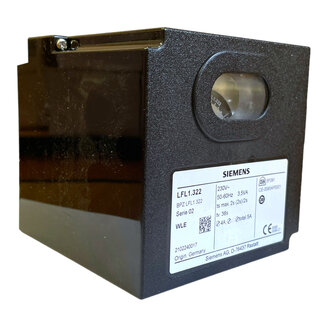

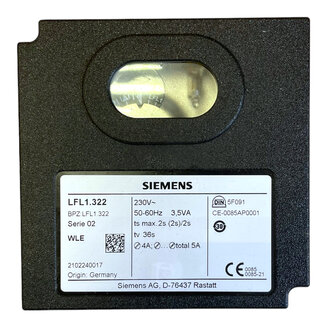

LFL1.322 — электромеханический автомат горения Siemens для наддувных горелок средней и большой мощности, работающих на газе, жидком топливе или в комбинированном исполнении. Он рассчитан на многоступенчатые и модулируемые горелки, в том числе на горелки стационарных воздухонагревателей, программа пуска задаётся кулачковым механизмом с синхронным двигателем. Режим работы — прерывистый: горелка должна штатно отключаться хотя бы раз в сутки.
Модель относится к 02-й серии LFL. Серии различаются временем безопасности для пилотной горелки: у 02-й серии соответствующие кулачки переключаются одновременно, поэтому отдельных интервалов TSA´, t3´ и t4´, как у LFL1.335/1.635 (01-я серия), здесь нет. Внутри 02-й серии LFL1.322 занимает «среднее» место: продувка заметно длиннее, чем у LFL1.122 (10 с), но почти вдвое короче, чем у LFL1.622 (65 с), а TSA 2 с — самое короткое значение в линейке.
Программа запуска
Времена указаны для сети 50 Гц; при 60 Гц все интервалы примерно на 17 % короче.
| Параметр | Значение, с |
|---|---|
| t1 — предварительная продувка при открытой заслонке | 36 |
| t3 — предрозжиг | 4 |
| TSA — время безопасности | 2 |
| t9 — второе время безопасности (пилотная горелка) | 2 |
| t4 — интервал BV1 → BV2 (или BV1 → LR) | 10 |
| t5 — интервал до разрешения регулятора нагрузки | 10 |
| t6 — постпродувка | 12 |
| t13 — допустимое время догорания | 12 |
| t8 — общая длительность пуска (без t11, t12) | 65 |
Автомат сам контролирует положение воздушной заслонки: перед продувкой ждёт сигнал «ОТКРЫТО» от концевика привода, после неё — сигнал положения «МИН». Пока сигнала нет, программа стоит, и время хода привода добавляется к длительности пуска. При TSA 2 с пламя должно появляться быстро и стабильно: проверьте электроды и давление на розжиге.
Контроль пламени и подключение

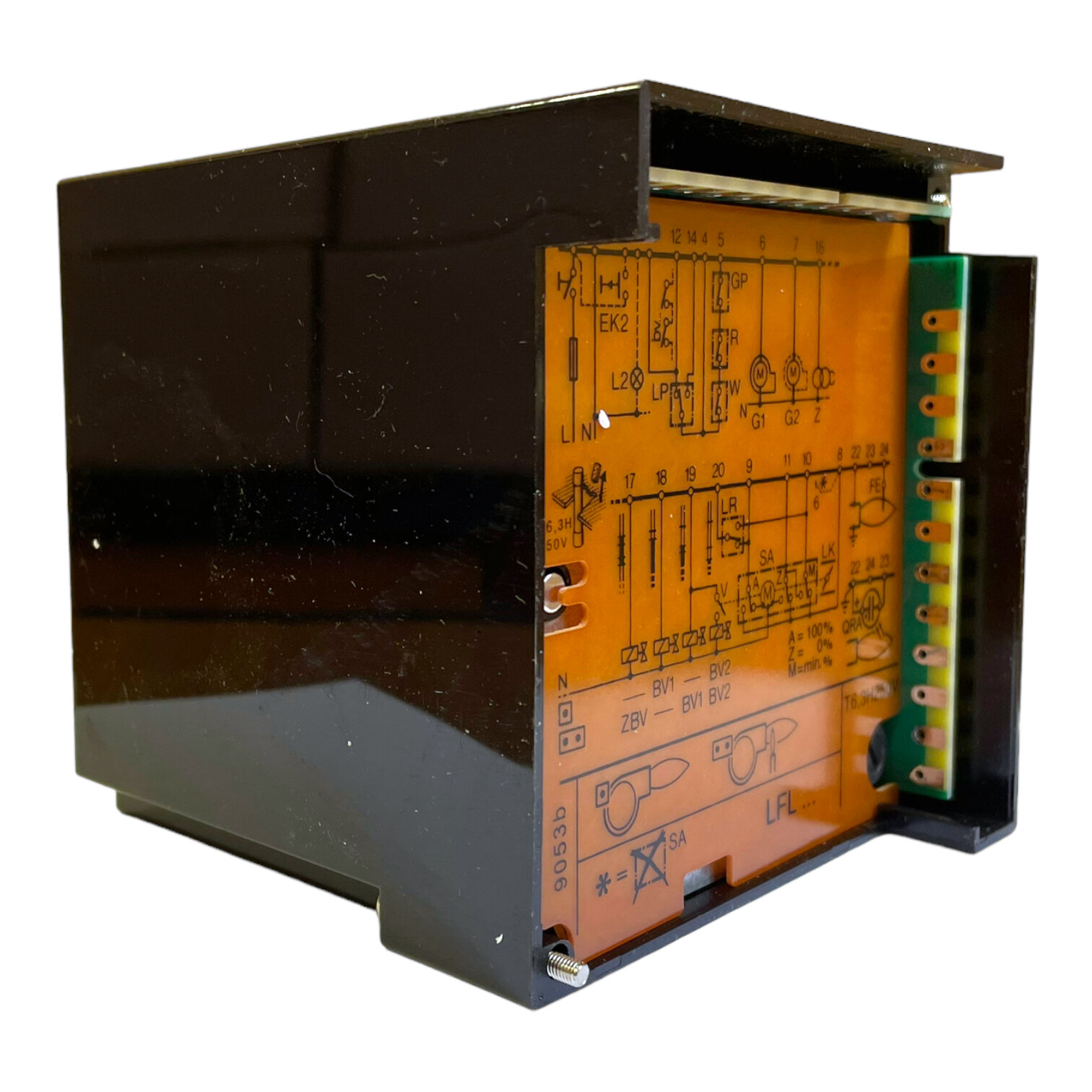

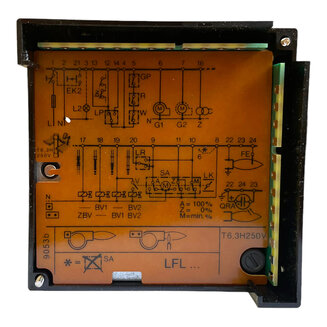

Пламя контролируется ионизационным электродом или УФ-датчиком QRA…; оба датчика можно применять одновременно, например на пилотных горелках. Для ионизации нужен ток не менее 6 мкА, для QRA — не менее 70 мкА; клемма 22 при работе с QRA обязательно заземляется. Съёмное основание на 24 клеммы поставляется отдельно; блок другой серии в него не встаёт.
При замене блока сверяйте не только напряжение (230 В или исполнение -110V), но и времена программы: модификации LFL1 стоят в одном основании, но различаются продувкой и временем безопасности.
Вопросы и ответы
Чем LFL1.322 отличается от LFL1.333? У LFL1.333 TSA 3 с, продувка 31 с, предрозжиг 6 с и более длинные постпродувка и интервалы между ступенями. Это разные программы, и при замене одной модели другой требуется согласование с производителем горелки.
Что показывает окошко на кнопке сброса? Диск-индикатор вращается вместе с программным механизмом и останавливается при отказе. Символ напротив метки указывает причину и этап: «P» — нет давления воздуха, «1» — нет пламени к концу TSA, «I» — погасание пламени при работе.
Наличие, сроки поставки и подбор замены уточняйте у менеджера.
Siemens — товарный знак производителя. Характеристики — по техническим описаниям Siemens; перед заменой сверьте тип блока по шильдику.
