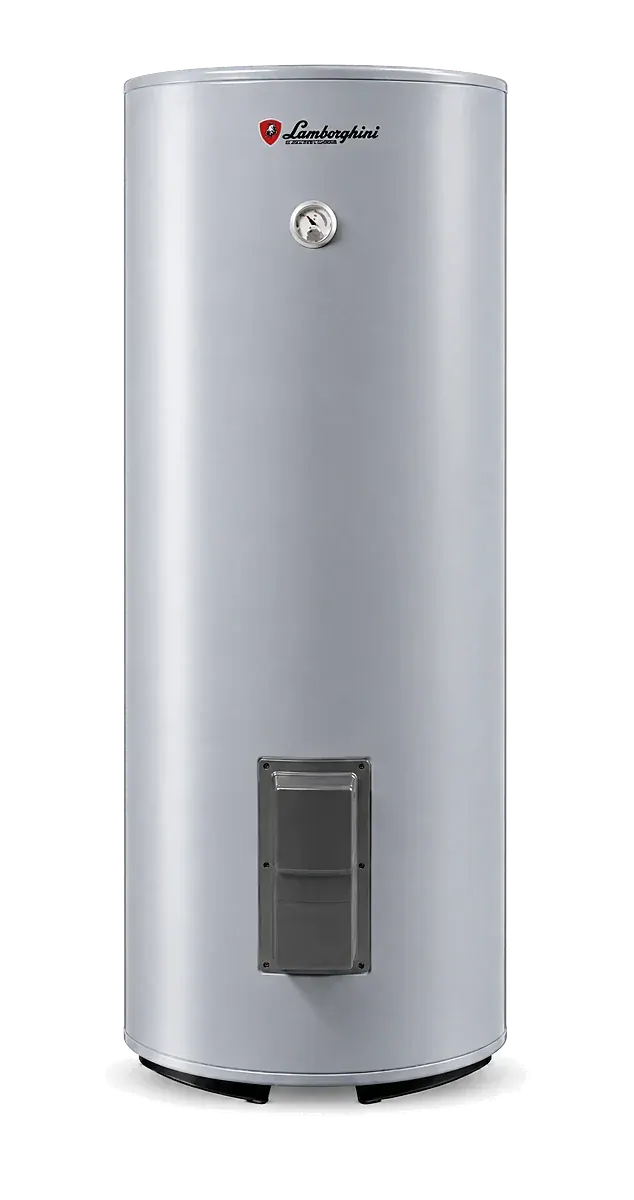

Lamborghini BSF 100-1C — напольный бойлер косвенного нагрева с одним спиральным змеевиком. Горячую воду для кранов и душа в нём готовит котёл отопления: теплоноситель проходит через змеевик и отдаёт тепло воде в баке. Бак стальной, внутренняя поверхность и теплообменник покрыты эмалью. Полезный объём — 89 л, это младшая модель линейки BSF. Её выбирают для квартиры с собственным котлом или небольшого дома, где горячую воду расходуют умеренно, а места под оборудование мало: высота бойлера всего 978 мм.
Сто в названии — типоразмер, а не точный объём. Реальная ёмкость указана в паспортных данных: 89 л.
Когда брать BSF 100-1C, а когда соседнюю модель
Главный параметр бойлера косвенного нагрева — не только литры, но и то, как быстро змеевик восстанавливает запас горячей воды. У BSF 100-1C змеевик площадью 0,74 м² передаёт 18,5 кВт в режиме «135 К». По руководству этот режим означает: вода в котле 85 °C, горячая вода на выходе 45 °C, холодная на входе 10 °C. В таком режиме бойлер даёт 450 л/ч горячей воды, а полностью прогревает бак за 13 мин. Для режима «150 К» руководство приводит 318 л/ч и 19 мин.
Ближайший сосед — BSF 120-1C. Змеевик у него точно такой же (18,5 кВт, 0,74 м²), поэтому производительность одинаковая — 450 л/ч. Разница в запасе: 107 л против 89 л, высота 1 117 мм против 978 мм, масса 49 кг против 45 кг. Если горячую воду часто разбирают несколько человек подряд, лишние литры запаса пригодятся. Если же бойлер встаёт в нишу или под низкий потолок котельной, логичнее BSF 100-1C.
Нужен второй источник тепла, например солнечные коллекторы? Тогда смотрите исполнение 2C: самая младшая модель с двумя змеевиками — BSF 200-2C на 174 л. Она заметно крупнее: диаметр 540 мм, высота 1 453 мм.
Технические характеристики BSF 100-1C
| Параметр | Значение |
|---|---|
| Объём бака | 89 л |
| Исполнение | 1C — один змеевик |
| Мощность змеевика «135 К» | 18,5 кВт |
| Горячая вода «135 К» / «150 К» | 450 / 318 л/ч |
| Время нагрева «135 К» / «150 К» | 13 / 19 мин |
| Площадь змеевика | 0,74 м² |
| Длина змеевика | 9,3 м |
| Потеря давления в змеевике | 228 мбар |
| Номинальный расход через змеевик | 2 м³/ч |
| Потери в режиме поддержания | 1,6 кВт·ч за 24 ч |
| Рабочее давление ГВС | 8 бар |
| Максимальная температура ГВС | 95 °C |
| Электрический ТЭН | 1 500 Вт, 230 В, 50 Гц |
| Степень защиты | IPX0D |
| Ø × высота | 500 × 978 мм |
| Вес без воды | 45 кг |

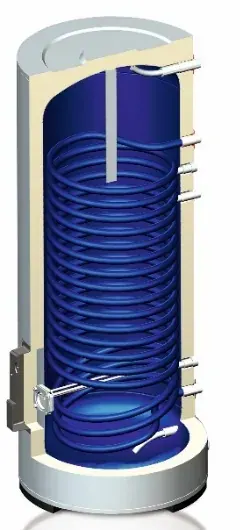

Как устроен бойлер
Корпус — вертикальный стальной бак. От коррозии его защищают два барьера: эмалевое покрытие изнутри и магниевый анод. Анод постепенно расходуется вместо стенок бака, поэтому его осматривают раз в год. Теплоизоляция из вспененного полиуретана толщиной 50 мм на боковых стенках удерживает тепло: за сутки в режиме поддержания бак теряет 1,6 кВт·ч.
На фланце бака установлен электрический ТЭН 1,5 кВт с термостатом и выключателем. Он нужен в двух случаях: догреть воду, когда котёл выключен (например, летом), или не дать воде замёрзнуть в холодном помещении. Термостат ТЭНа регулируется от 15 до 75 °C, защитный термостат отключает нагрев выше 93 °C. Через тот же фланец бак осматривают и чистят. В комплекте поставки также термометр.
Монтаж и подключение
BSF 100-1C ставится на пол в помещении, где нет риска замерзания, — рядом с котлом и с основной точкой водоразбора, по возможности недалеко от слива. Трубы горячей воды и рециркуляции изолируют.

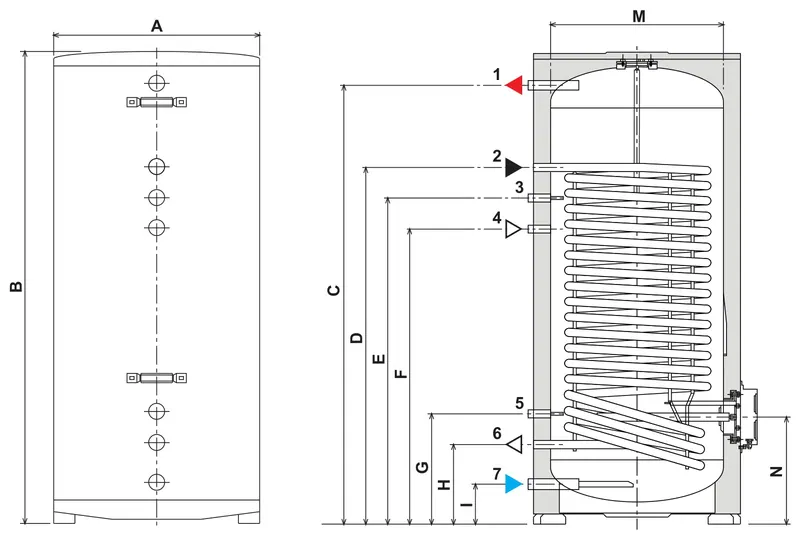

Присоединения:
- выход горячей воды — ¾″;
- вход и выход змеевика — ¾″;
- рециркуляция горячей воды — ¾″;
- вход холодной воды и две гильзы для датчика термостата — по чертежу завода.
Насос котлового контура подбирают на номинальный расход через змеевик 2 м³/ч с учётом сопротивления змеевика 228 мбар. Датчик бойлера от котла вставляют в гильзу термостата.
На холодной воде обязательно ставят предохранительный клапан, причём между ним и баком не должно быть запорной арматуры. Если на вводе стоит редуктор давления или обратный клапан, нужен расширительный бак ГВС объёмом не менее 5 % объёма бака. ТЭН подключают кабелем 3 × 2,5 мм² к клеммам термостата; эту работу выполняет электрик. Включать ТЭН в пустом баке нельзя.
Что заказать вместе с бойлером
ТЭН, магниевый анод и термометр уже входят в комплект. Котёл в поставку не входит. Для монтажа по схеме руководства понадобятся:
- предохранительный клапан на вход холодной воды;
- расширительный бак ГВС — по объёму бака;
- редуктор давления — по схеме подключения;
- насос рециркуляции с таймером или термостатом — если горячая вода нужна у крана сразу;
- обратный клапан, запорные краны и сливной кран.
Наличие, сроки поставки и комплектацию уточняйте у менеджера. Можно заказать и пуско-наладку.
Вопросы и ответы
Почему BSF 100-1C, если объём 89 литров? Число в названии обозначает типоразмер в линейке. Фактический объём бака — 89 л.
Котёл какой мощности подойдёт? Змеевик рассчитан на 18,5 кВт в режиме «135 К». От котла меньшей мощности бойлер тоже будет работать, но нагрев займёт больше паспортных 13 мин.
Можно ли греть воду без котла? Да, встроенным ТЭНом 1,5 кВт. Это медленнее, чем через змеевик, зато выручает летом или при остановке котла.
Как часто обслуживать? Магниевый анод проверяют не реже раза в год и меняют по износу. Перед работами ТЭН отключают от сети, бойлер опорожняют.
Lamborghini Caloreclima — товарный знак производителя. Характеристики — по паспортным данным завода; комплектацию уточняйте при заказе.
