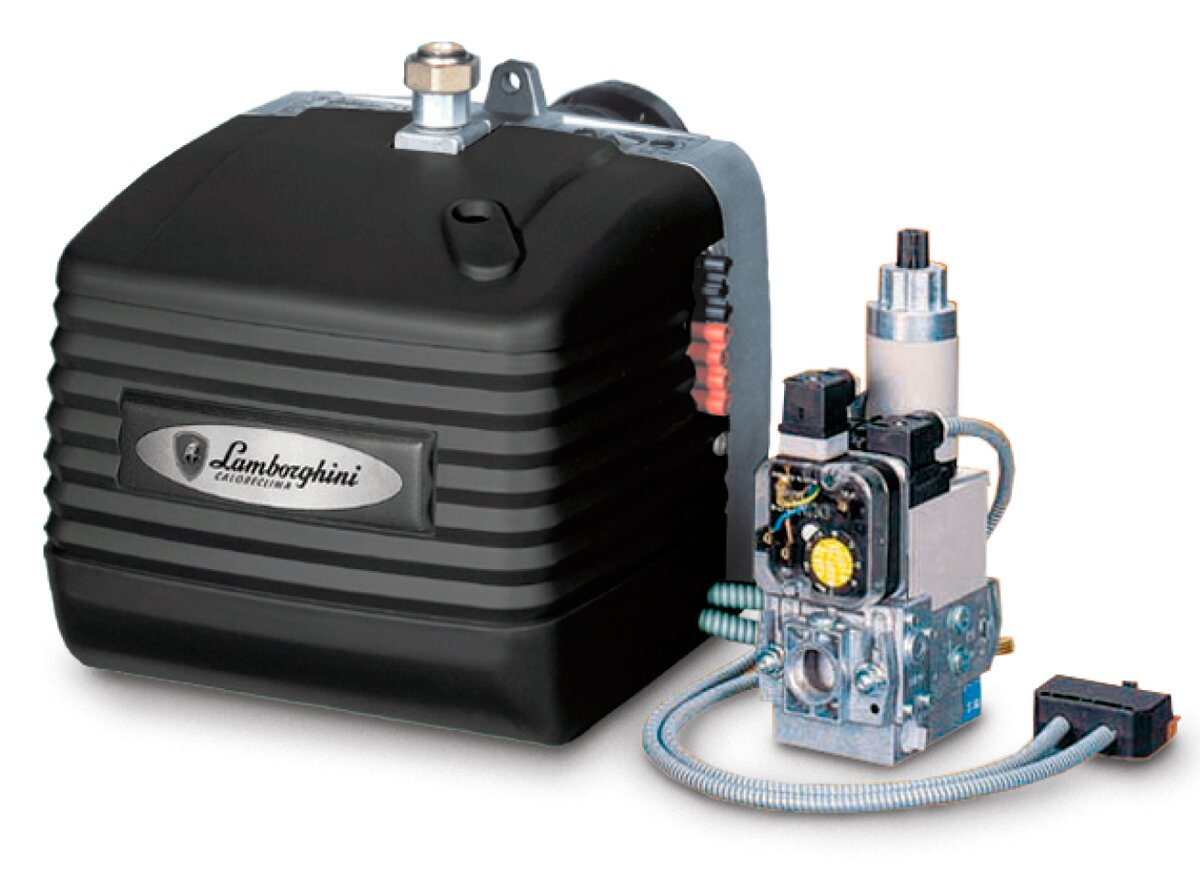

EM 9/2-E — младшая модель в серии газовых двухступенчатых горелок Lamborghini EM/2-E. Она сжигает природный газ и работает в две ступени: на первой отдаёт около 43 кВт, на второй выходит на полные 89,5 кВт. По мощности это котлы частного дома, небольшого магазина, мастерской или офиса. Здесь собраны паспортные данные, параметры газовой рампы, монтажные размеры и коды запчастей по деталировке. Цену и наличие уточняйте у менеджера — подберём исполнение под ваш котёл.
Технические характеристики
| Параметр | Значение |
|---|---|
| Топливо | природный газ |
| Регулирование | двухступенчатое |
| Тепловая мощность | 43–89,5 кВт |
| Расход природного газа | 4,3–9 м³/ч |
| Электродвигатель | 100 Вт |
| Электропитание | 1 фаза, 230 В, 50 Гц |
| Масса | блок 14 кг + рампа 3,6 кг |
| Жаровая труба | стандартная, длина 40÷140 мм |
Двухступенчатая горелка не просто включается и выключается: сначала она разжигается на малой мощности, а большую ступень подключает, когда котлу нужно больше тепла. Расход газа при этом меняется от 4,3 до 9 м³/ч. Переключение воздуха между ступенями у EM 9/2-E выполняет сервопривод воздуха — его код есть в разделе запчастей.
Исполнение по газовой рампе
На сайте одна страница модели объединяет все её исполнения по газовой рампе. У EM 9/2-E такое исполнение одно — D3. Индекс после точки в полном обозначении на шильдике («EM 9/2-E.D3») — это типоразмер рампы: присоединение 3/4”, газовый клапан 1/2”.
| Исполнение | Код изделия | Присоединение / клапан | Мин. давление природного газа | Мин. давление СУГ | Макс. давление | Вес блок + рампа |
|---|---|---|---|---|---|---|
| EM 9/2-E.D3 | Z300860322 | 3/4” / 1/2” | 18 мбар | 19 мбар | 360 мбар | 14 + 3,6 кг |

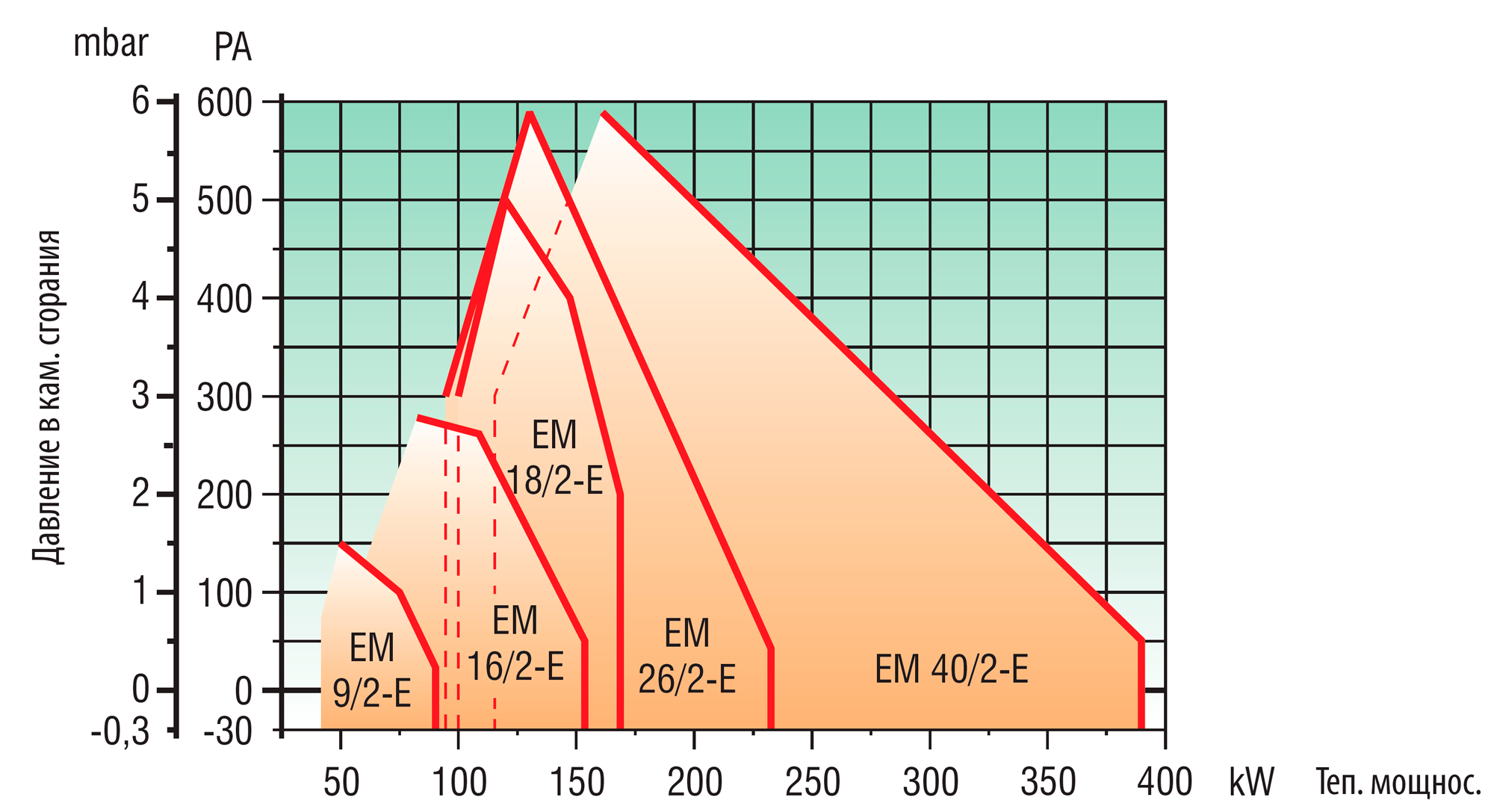

Минимальное давление здесь — значение для максимальной мощности при сопротивлении топки 0 мбар. В реальном котле топка сопротивляется потоку, и давления на входе в рампу нужно больше. Если в сети меньше 18 мбар, паспортную мощность второй ступени горелка не наберёт — это первое, что проверяют, если котёл не выходит на режим.
Монтаж: фланец и жаровая труба
Под EM 9/2-E в плите котла нужно отверстие диаметром 95 мм. Крепёжные отверстия фланца стоят на межцентровом расстоянии от 140 до 180 мм: в фланце пазы, поэтому он садится на котлы с разной разметкой. Шпильки или болты — с резьбой M8.
Длина жаровой трубы указана диапазоном 40÷140 мм. Это значит, что фланец подвижный и глубину ввода трубы в топку выставляют на месте. Эти четыре цифры — отверстие, межцентровое, резьба и вылет трубы — сверяют с плитой котла перед монтажом: если разметка не совпадает, понадобится переходной фланец.
Запчасти EM 9/2-E: коды по деталировке
Для этой модели есть деталировка 30K1964003 на 23 позиции, она составлена на исполнение EM 9/2-E.D3. Коды ниже — заводские, по ним ищут и заказывают деталь.
Расходные детали — то, что меняют при плановом обслуживании:
| Поз. | Код | Деталь |
|---|---|---|
| B10 | 3980N570 | Изоляционная прокладка |
| B13 | 3980Z940 | Электрод розжига |
Основные узлы:
| Поз. | Код | Деталь |
|---|---|---|
| B01 | 3980U400 | Блок управления Siemens |
| B04 | 3981A780 | Трансформатор розжига Danfoss |
| B06 | 3980Z850 | Двигатель 100 Вт |
| B07 | 3980N130 | Конденсатор двигателя |
| B12 | 3980Z930 | Электрод контроля пламени |
| B11 | 3980Z970 | Головка горения с электродами в сборе (EM 9) |
| B19 | 3981C340 | Сервопривод воздуха |
| B21 | 3981D510 | Газовый мультиблок Dungs MB-ZRD 405 |
Обратите внимание: у EM 9/2-E свой трансформатор розжига (3981A780) и свой двигатель — их коды отличаются от тех, что стоят в старших моделях серии. Перед заказом сверьте код изделия с шильдика с кодом исполнения Z300860322. Наличие запчастей уточняйте у менеджера.
Вопросы и ответы
Где найти код электрода розжига для EM 9/2-E? В деталировке 30K1964003 это позиция B13, код 3980Z940. Электрод контроля пламени — отдельная деталь, позиция B12, код 3980Z930.
Что означает D3 в обозначении EM 9/2-E.D3? Типоразмер газовой рампы: присоединение 3/4” и клапан 1/2”. Других исполнений по рампе у этой модели нет.
Какое давление газа нужно для EM 9/2-E? Не меньше 18 мбар природного газа для полной мощности при нулевом сопротивлении топки; верхний предел — 360 мбар. Для СУГ указан минимум 19 мбар.
Lamborghini Caloreclima — товарный знак производителя. Характеристики — по руководствам и каталогам завода; уточняйте комплектацию при заказе.
