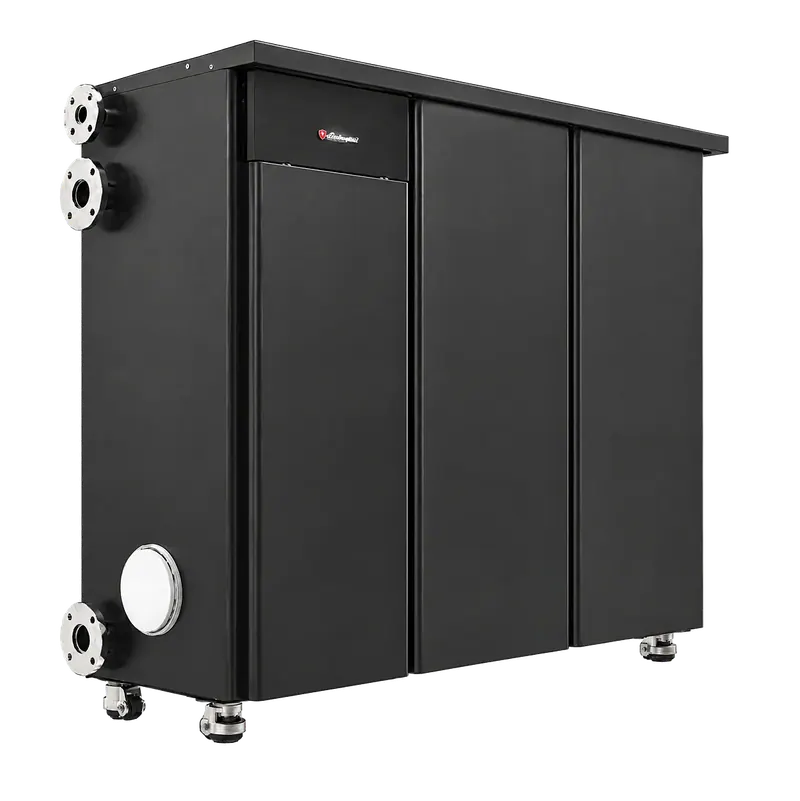

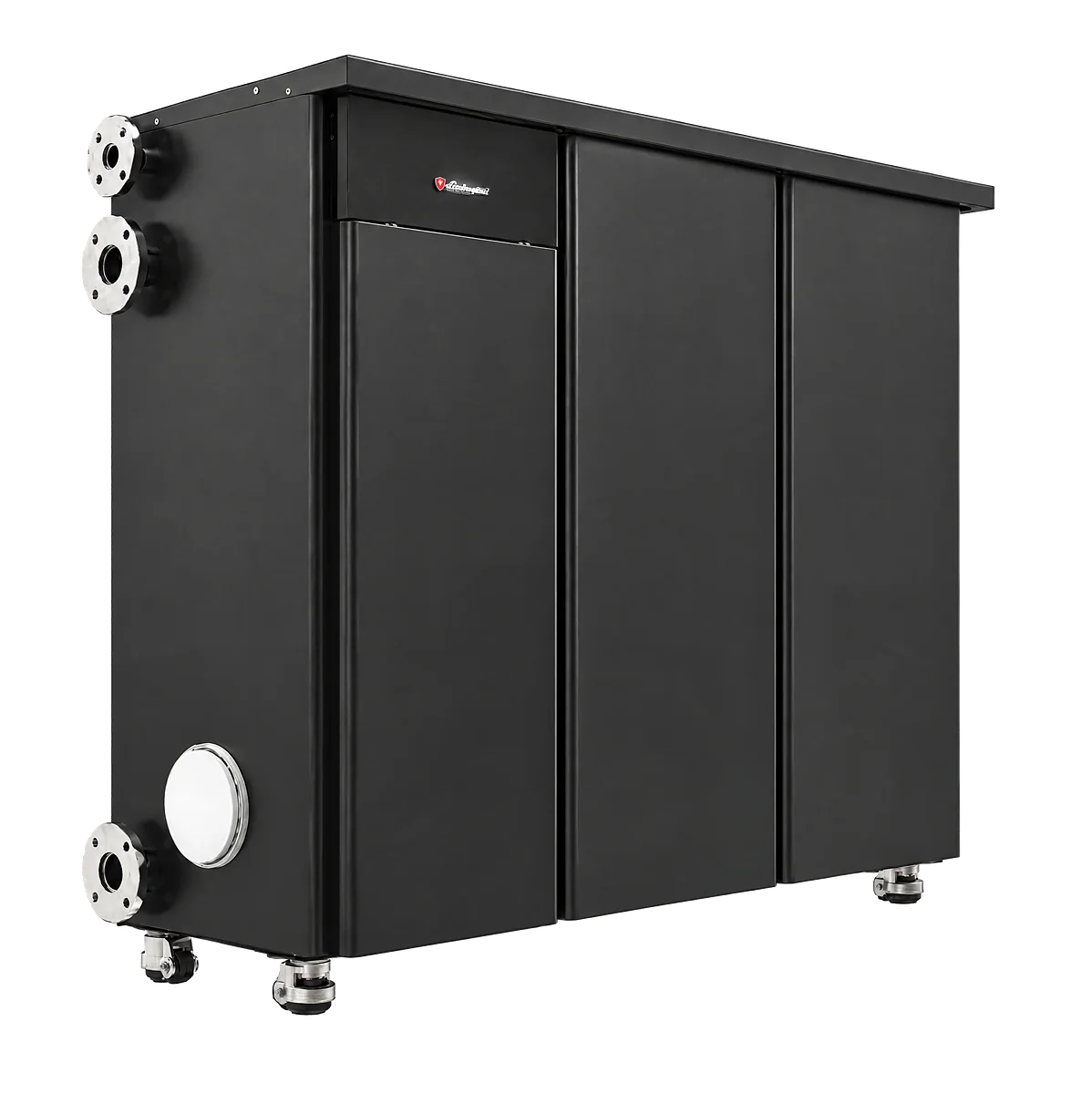

TITAN 520 — предпоследняя по мощности модель модульных конденсационных котлов Lamborghini Caloreclima. Семь алюминиевых тепловых модулей с собственными горелками и насосами работают под общей автоматикой и дают 13,7–487,3 кВт при 80/60 °C. Топливо — природный газ или СУГ. Котёл рассчитан на крупные котельные: жилые комплексы, больничные корпуса, гостиницы, торгово-развлекательные центры, предприятия с большой нагрузкой на отопление и вентиляцию.
Выбор между TITAN 450, 520 и 600
TITAN 520 первым в ряду переходит на широкую раму — 1 927 мм. Это важно для планировки котельной.
| Модель | Модулей | Мощность 80/60 °C | Ширина | Вес |
|---|---|---|---|---|
| TITAN 450 | 6 | 417,7 кВт | 1 487 мм | 395 кг |
| TITAN 520 | 7 | 487,3 кВт | 1 927 мм | 465 кг |
| TITAN 600 | 8 | 556,9 кВт | 1 927 мм | 500 кг |
От TITAN 450 модель отличается на 70 кг по массе и на седьмой модуль; от TITAN 600 — одним модулем меньше и на 35 кг легче, а занимаемое место одно и то же. Поэтому при нагрузке, близкой к верхнему пределу TITAN 520, есть смысл рассмотреть восьмимодульную версию: габарит не изменится, а запас мощности вырастет. Если же нагрузка с запасом укладывается в 487,3 кВт, 520-я модель обойдётся меньшим расходом газа на максимуме — 52,59 м³/ч против 60,11.
Семь модулей дают глубину регулирования 1:35 — котёл плавно работает от 13,7 кВт и не перегревает систему в тёплые дни.
Характеристики TITAN 520
| Показатель | Значение |
|---|---|
| Код | 0MCMNAWD |
| Тепловая мощность | 14–497 кВт |
| Теплопроизводительность, 80/60 °C | 13,7–487,3 кВт |
| Теплопроизводительность, 50/30 °C | 15,1–519,4 кВт |
| КПД при Pmax / Pmin | 98 % / 97,7 % |
| Расход G20, макс. / мин. | 52,59 / 1,48 м³/ч |
| Расход G31, макс. / мин. | 38,62 / 1,09 кг/ч |
| Объём воды | 79 л |
| Расход дымовых газов | 230,1 / 6,9 г/с |
| Давление воды | 0,8–6 бар |
| Температура подачи до | 95 °C |
| Электропотребление | 1 330 Вт |
| Степень защиты | IPX4D |
| Ш × Г × В | 1 927 × 712 × 1 654 мм |
| Вес без воды | 465 кг |
Как устроен

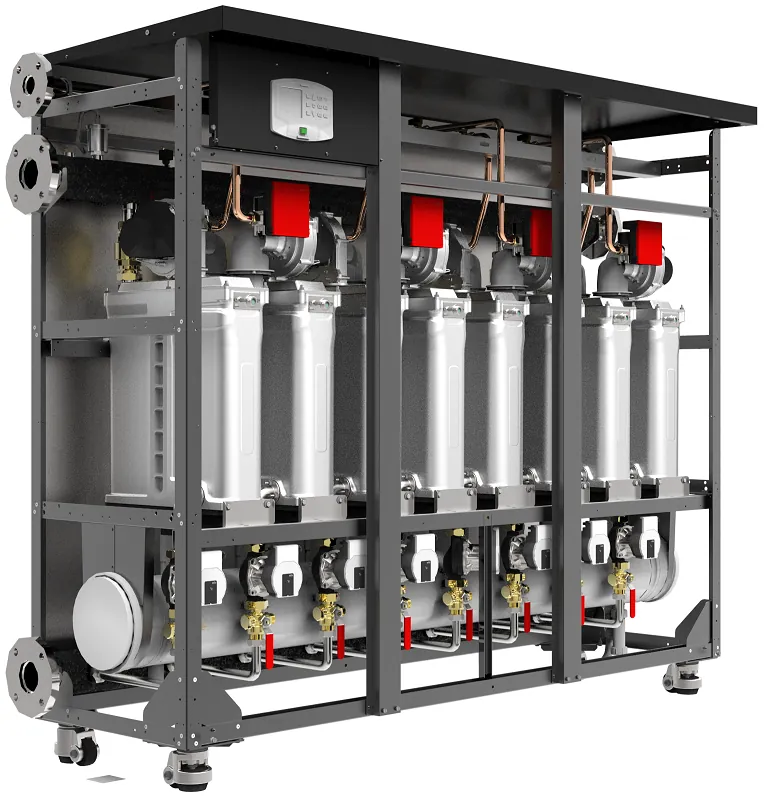

Котёл не имеет общего кожуха — модули выстроены в ряд на раме. В каждом стоят литой теплообменник из сплава алюминия, магния и кремния (до 75 кВт на модуль), горелка из металлического микроволокна с полным предварительным смешением, вентилятор, газовый клапан, циркуляционный насос и трёхходовой кран. Управление общее: одна панель, одна логика распределения нагрузки, индикация неисправности с номером модуля.
В комплект входят глухие фланцы, колёса, регулируемые ножки и сифон конденсата. Гидравлический разделитель, насос системы, расширительный бак и предохранительный клапан покупают отдельно; нейтрализатор, уличный датчик, пульт и датчик бойлера — опции.
Гидравлика и требования к воде
Схема подключения у TITAN одна: котёл — гидравлический разделитель — система. Насосы модулей отвечают за проток через теплообменники, а отопительный контур получает собственный насос. Подача и возврат — фланцы DN 65; устройства безопасности ставят на подаче, перед разделителем, не дальше 0,5 м. На обратке перед котлом обязателен фильтр: алюминиевым теплообменникам вредны шлам и окалина. Параметры воды в системе должны соответствовать руководству, а грязевые фильтры чистят при каждом ТО.
Газ, дымоход, помещение
Газ подводят к фланцу DN 40; давление — 20 мбар для природного газа, 37 мбар для СУГ. Коллектор дымовых газов Ø 200 выводится вправо или влево. Дымоход работает под давлением вентиляторов (тип B23), длину считают по напору 185 Па; конденсат из трассы отводят через сифон, для этой мощности нужен нейтрализатор до 1500 кВт.
Котельная — отдельная, сухая, не промерзающая, с вентиляцией наружу. Зоны обслуживания — 1 м, 1 м и 0,6 м по сторонам и 0,7 м над котлом. Разгружают котёл вилочным погрузчиком с расстоянием между вилами не меньше 650 мм; по котельной перемещают на собственных колёсах.
Комплектация
- гидравлический разделитель и насос системы;
- расширительный бак и предохранительный клапан;
- дымоход Ø 200 и нейтрализатор конденсата;
- уличный датчик, пульт с таймером, датчик бойлера.
Наличие, сроки поставки и комплектацию уточняйте у менеджера.
Вопросы
Почему TITAN 520 не намного меньше TITAN 600 по габаритам? Они стоят на одной раме 1 927 мм. У 520-й модели семь модулей, у 600-й — восемь.
Какой газопровод нужен? Его рассчитывает проектировщик по максимальному расходу — 52,59 м³/ч природного газа или 38,62 кг/ч СУГ; на котле — фланец DN 40.
Нужен ли нейтрализатор конденсата? Он предлагается как опция; для котла этой мощности подходит исполнение до 1500 кВт. Подключают его к сливу котла без сифона.
Lamborghini Caloreclima — товарный знак производителя. Характеристики — по паспортным данным завода; комплектацию уточняйте при заказе.
