Easy Tech D F 24 — настенный газовый котёл Lamborghini Caloreclima, который берёт на себя сразу две задачи: отопление и горячую воду. Мощность плавно меняется от 7,2 до 24 кВт, первичный теплообменник медный, горелка из нержавеющей стали. Камера сгорания закрытая: вентилятор забирает воздух снаружи и выводит продукты сгорания по коаксиальной или раздельной трубе, так что кирпичный дымоход с тягой для этой модели не нужен.
Типичный объект для F 24 — квартира с поквартирным отоплением, таунхаус, небольшой загородный дом. Это младшая модель в линейке двухконтурных котлов F, и чаще всего именно с неё начинают подбор.
Чем F 24 отличается от соседних моделей
В серии Easy Tech D три типа котлов. Буква F означает двухконтурный котёл с закрытой камерой, C — двухконтурный с открытой камерой, HF — одноконтурный с закрытой камерой, рассчитанный на бойлер. Если сравнивать F 24 с ближайшими соседями:
- F 32 — мощнее: 32 кВт против 24 кВт, горячей воды 18,3 л/мин вместо 13,8. Его стоит брать, если в доме две ванные или отапливаемая площадь заметно больше.
- HF 24 — та же мощность, но без встроенного контура ГВС: горячую воду готовит отдельный бойлер косвенного нагрева. Удобно, когда нужен запас воды на несколько точек одновременно.
- C 24 — тоже двухконтурный, но с открытой камерой: воздух для горения берётся из помещения, дым уходит в дымоход с естественной тягой. Его выбирают, когда такой дымоход в доме уже есть.
Горячая вода у F 24 готовится на проток в пластинчатом теплообменнике: 13,8 л/мин при нагреве на 25 °C и 11,5 л/мин при нагреве на 30 °C. Этого хватает на душ или на кухонный кран; два интенсивных водоразбора одновременно лучше закрывать моделью F 32. Для грубой оценки мощности отопления часто берут 1 кВт на 10 м² при хорошем утеплении, но точный ответ даёт только расчёт теплопотерь дома.
Технические характеристики
| Параметр | Значение |
|---|---|
| Теплопроизводительность (80/60 °C) | 7,2–24 кВт |
| Тепловая мощность по газу | 8,3–25,8 кВт |
| КПД при Pmax / Pmin | 92,9 % / 86,7 % |
| Горячая вода, Δt 25 °C / Δt 30 °C | 13,8 / 11,5 л/мин |
| Рабочее давление ГВС | 0,3–9 бар |
| Расход природного газа G20, макс. / мин. | 2,73 / 0,88 м³/ч |
| Расход СУГ G31, макс. / мин. | 2,02 / 0,65 кг/ч |
| Форсунки G20 / G31 | 11 × 1,35 мм / 11 × 0,79 мм |
| Класс NOx | 3 |
| Объём воды в котле | 1 л |
| Расширительный бак | 8 л, предварительное давление 1 бар |
| Температура дымовых газов | 124 / 90 °C |
| Тип по дымоудалению | C12-C22-C32-C42-C52-C62-C72-C82-B22 |
| Потребляемая электрическая мощность | 110 Вт |
| Ш × Г × В | 400 × 330 × 700 мм |
| Вес без воды | 32 кг |
| Рабочее давление отопления | 0,8–3 бар |
| Максимальная температура отопления | 90 °C |
| Давление газа на входе: природный газ / СУГ | 20 / 37 мбар |
| Степень защиты | IPX4D |
| Питание | 230 В, 50 Гц |
Как устроен котёл
Сердце котла — однопроходный медный теплообменник с защитным покрытием. Трубки в нём соединены последовательно, сварных швов нет, внутри стоят турбулизаторы: такая конструкция меньше обрастает отложениями, а при промывке раствор проходит через весь теплообменник целиком. Газовый клапан с модулятором подстраивает пламя под нагрузку и в отоплении, и при разборе горячей воды; минимум и максимум задаются на плате, без механической регулировки.
Циркуляцию обеспечивает трёхскоростной насос Lamborghini с керамическим валом и автоматическим воздухоотводчиком; скорость выбирают вручную под размер системы. Гидравлическая группа выполнена из композита, пластинчатый теплообменник ГВС снимается спереди после откручивания двух винтов. На панели — дисплей с подсветкой, кнопки «+/−» для отопления и горячей воды, режимы «Зима» и «Лето», функция ECO/COMFORT для быстрой подачи горячей воды и манометр. Если подключить уличный датчик (опция), котёл перейдёт на погодозависимое регулирование: чем теплее снаружи, тем ниже температура подачи.
В комплекте поставки: насос, расширительный бак, предохранительный клапан, байпас, кронштейн для навешивания и диафрагмы дымохода.
Монтаж и присоединения

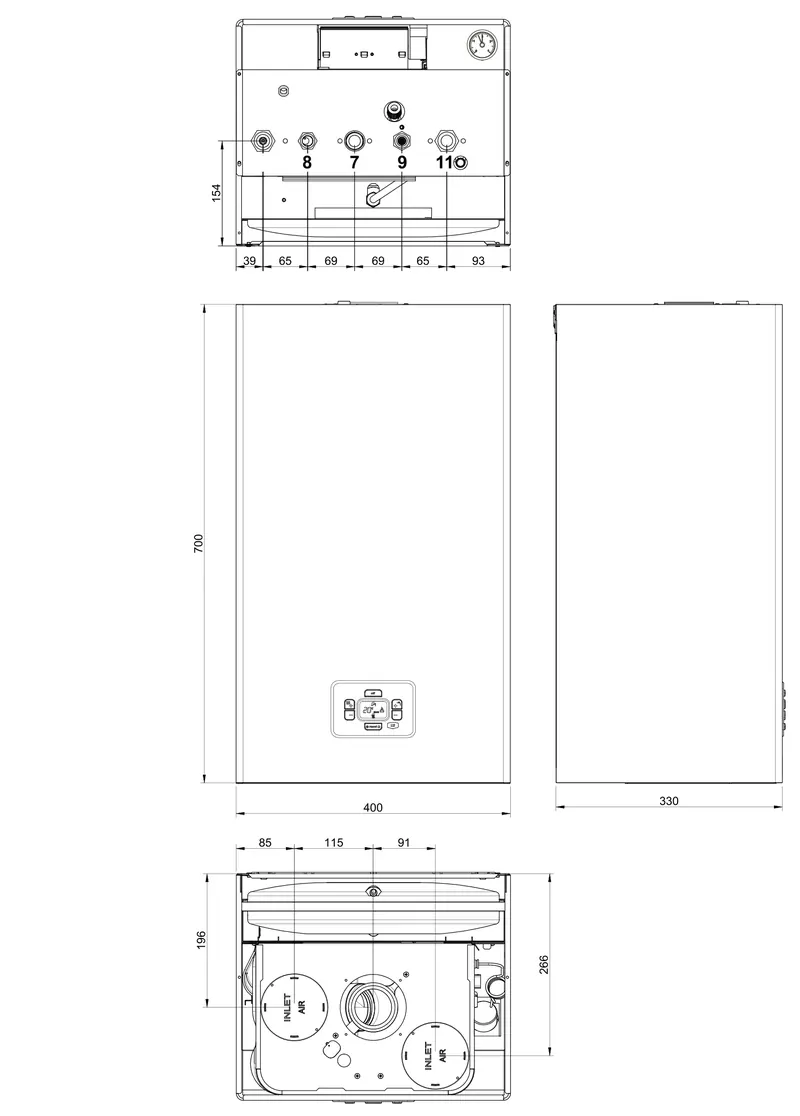

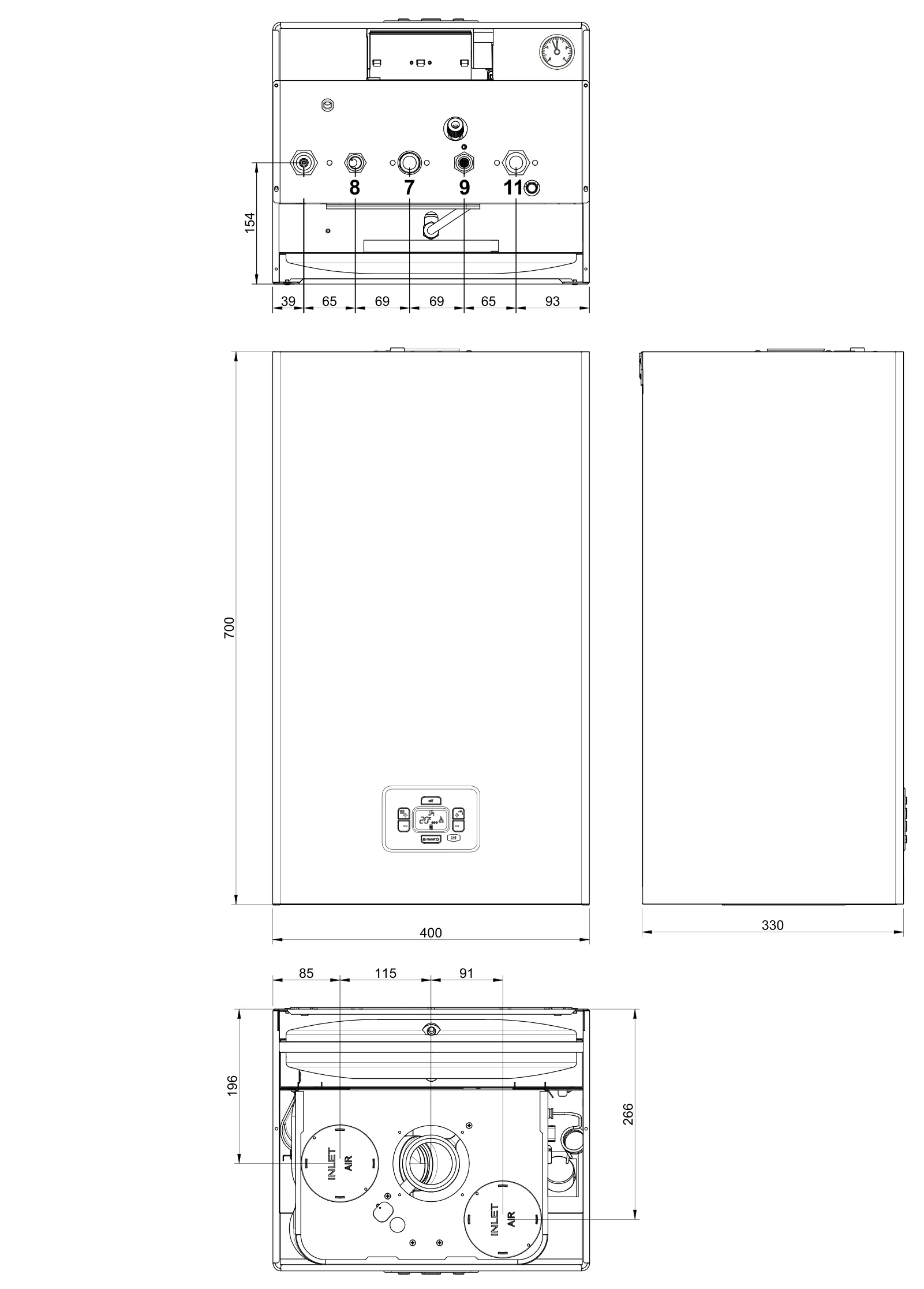

Корпус 400 × 330 × 700 мм, вес без воды 32 кг. Котёл вешают на стену на кронштейн из комплекта; если он стоит между шкафами или боком к стене, нужно оставить место, чтобы снять кожух. Допускается установка в укрытом месте при температуре от −5 °C, а с комплектом защиты от замерзания — до −15 °C.
Присоединения снизу:
- 7 — подвод газа, ¾″;
- 8 — выход горячей воды ГВС, ½″;
- 9 — вход холодной воды ГВС, ½″;
- 10 — подача в систему отопления, ¾″;
- 11 — возврат из системы отопления, ¾″.
Дымоход для F 24 бывает трёх видов. Коаксиальный 60/100 — до 5 м, коаксиальный 80/125 — до 10 м; каждое колено 90° сокращает допустимую длину (у трубы 60/100 — на 1 м). Раздельные трубы 80/80 позволяют набрать до 60 мэкв. Диафрагма на выходе зависит от длины трассы: при коротком коаксиальном дымоходе 60/100 (до 2 м) ставят Ø43, на раздельных трубах до 20 мэкв — тоже Ø43, от 20 до 45 мэкв — Ø47, дальше диафрагма не нужна. Питание — 230 В через двухполюсный выключатель, с соблюдением полярности и заземлением.
Что заказать вместе с котлом
- Дымоход: коаксиальный 60/100 или 80/125 либо раздельный 80/80 — подбирается под конкретную трассу.
- Комплект перевода на СУГ, если дом работает на сжиженном газе.
- Комнатный термостат или пульт ДУ с таймером, уличный датчик для погодозависимого режима.
Наличие, сроки поставки и комплектацию уточняйте у менеджера.
Вопросы и ответы
Хватит ли горячей воды на душ? Да: при нагреве на 25 °C котёл выдаёт 13,8 л/мин. Если одновременно планируется душ и ванна, рассмотрите F 32 с производительностью 18,3 л/мин.
Можно ли поставить Easy Tech D F 24 на газгольдер? Можно. С завода котёл настроен на природный газ; для СУГ меняют форсунки на 11 × 0,79 мм из комплекта перевода и переключают тип газа на панели. Расход сжиженного газа — до 2,02 кг/ч.
Сколько природного газа потребляет котёл? На максимальной мощности — 2,73 м³/ч, на минимальной — 0,88 м³/ч. Реальный расход зависит от погоды и настроек.
Что выбрать для квартиры: F 24 или C 24? F 24 не берёт воздух из помещения и не требует дымохода с естественной тягой: трубу выводят через стену или на крышу. C 24 оправдан там, где вентилируемое помещение и рабочий дымоход уже есть.
Lamborghini Caloreclima — товарный знак производителя. Характеристики — по паспортным данным завода; комплектацию уточняйте при заказе.
