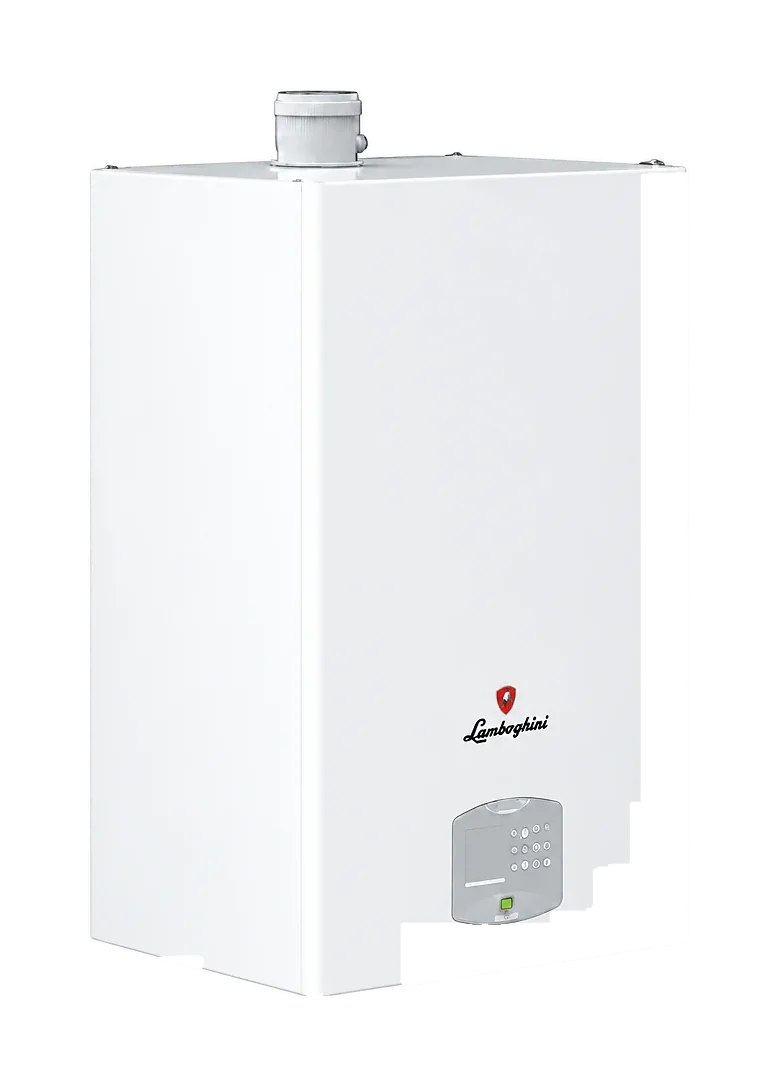

Настенный газовый котёл Lamborghini Toro W 150 на 139,8 кВт

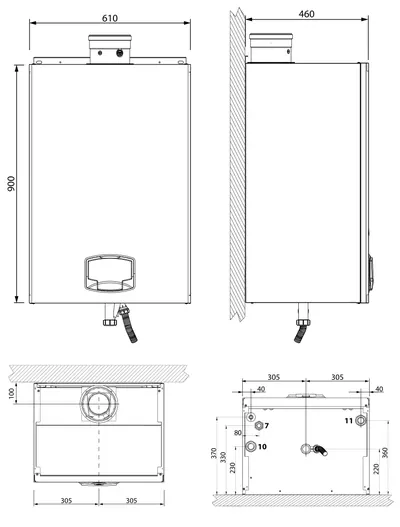

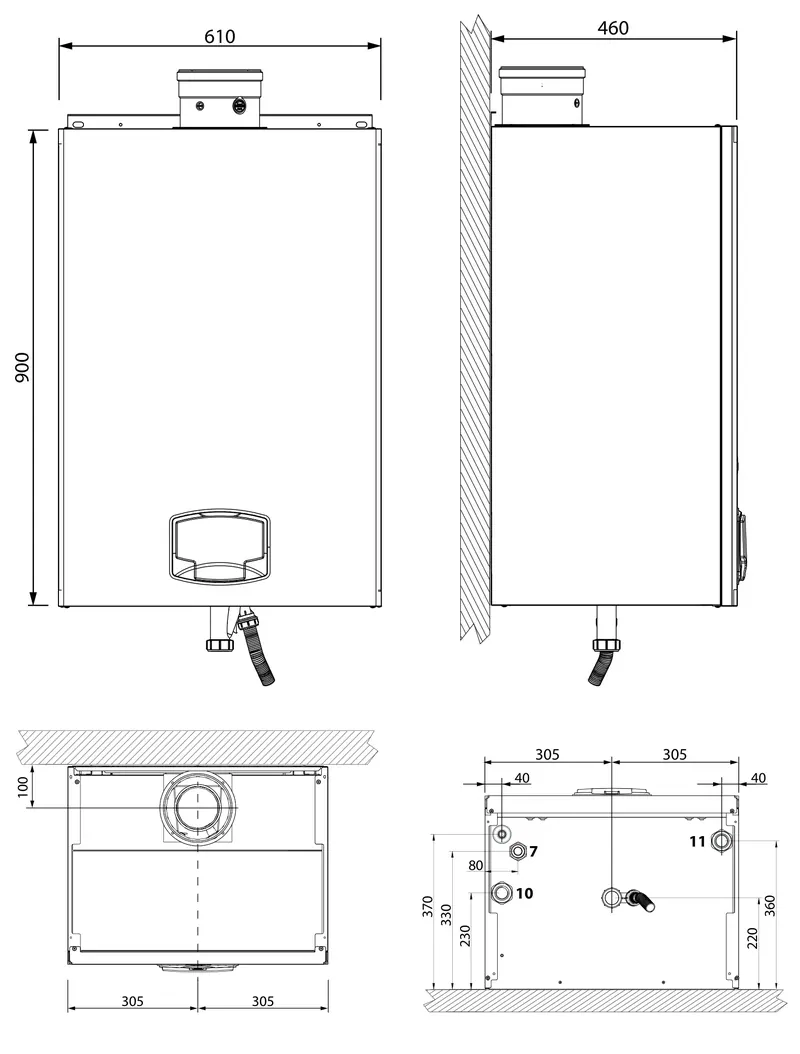

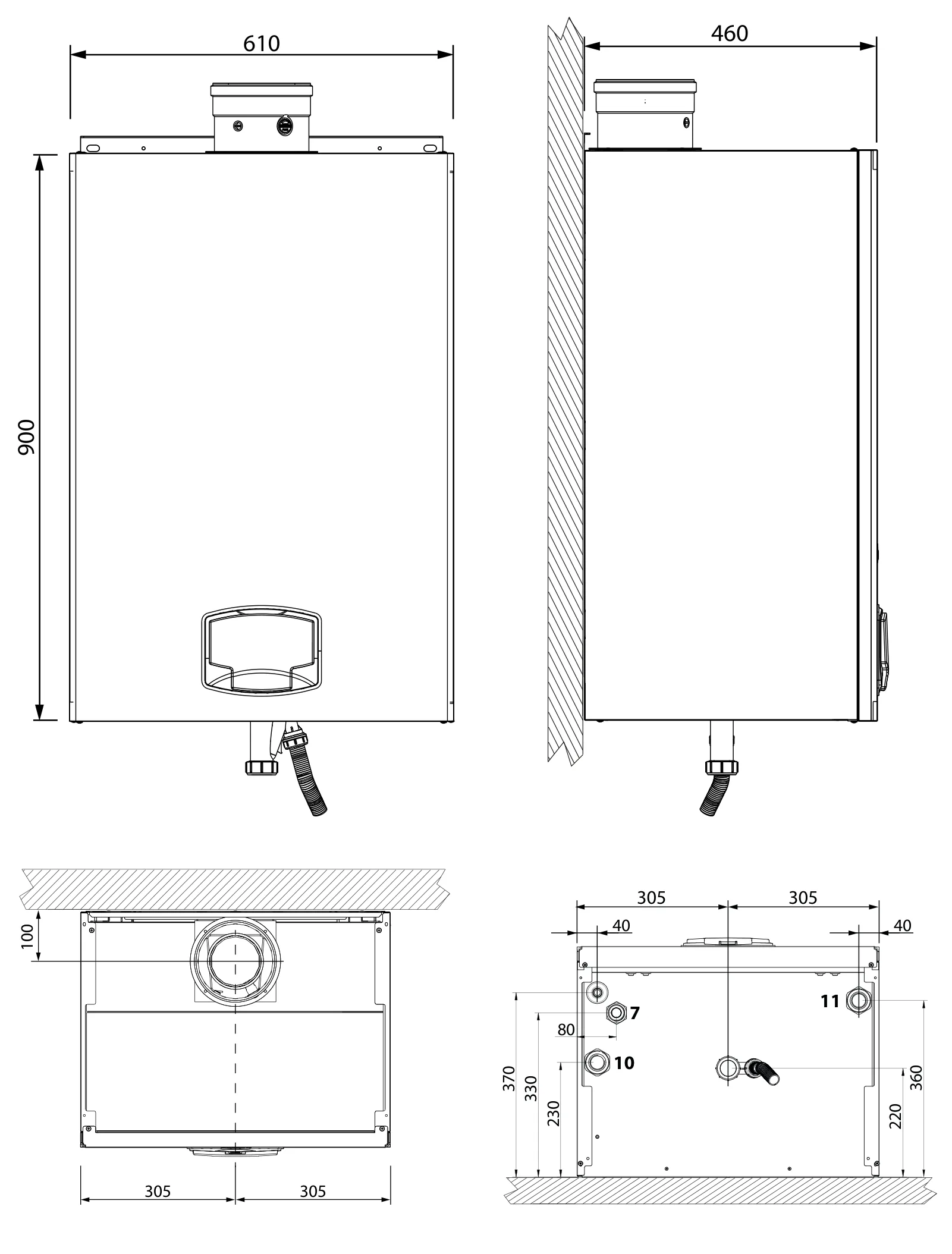

Toro W 150 — флагман серии настенных конденсационных котлов Lamborghini Caloreclima. В корпусе тех же размеров, что и у младших моделей (610 × 460 × 900 мм), установлен четырёхсекционный литой теплообменник из алюминиевого сплава. Котёл выдаёт 23,6–139,8 кВт при 80/60 °C и до 148 кВт в режиме 50/30 °C, работает на природном газе или СУГ, отапливает через один контур. Это решение для объектов, где напольная котельная неудобна: крышные и пристроенные котельные, реконструкция старых зданий, коммерческие помещения. Каскад из нескольких W 150 на встроенной автоматике закрывает нагрузку крупного жилого или общественного здания.

Что даёт четвёртая секция

Только у Toro W 150 четыре секции теплообменника — у W 99 и W 120 их три. В сравнении с ближайшим соседом Toro W 120 это выглядит так:

• мощность 139,8 кВт против 110,5 кВт;
• вес 86 кг — на 10 кг больше;
• объём воды 6,7 л;
• нижняя граница модуляции выше — 23,6 кВт;
• допустимый напор дымохода B23 — 235 Па, самый большой в серии.

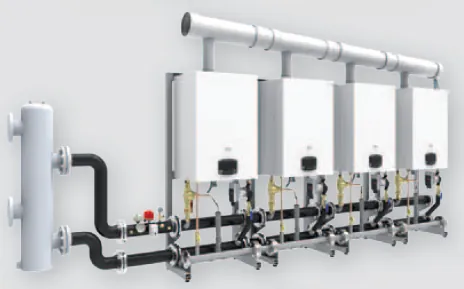

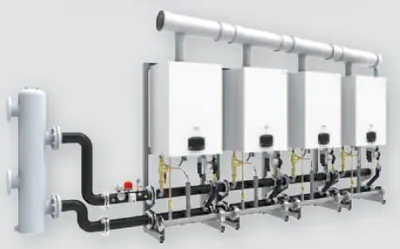

Более высокий минимум означает, что в мягкую погоду одиночный W 150 включается и выключается чаще, чем W 120. В каскаде это не проблема: при малой нагрузке работает один котёл, а остальные стоят в резерве. Поэтому W 150 особенно уместен там, где котлов несколько.

Характеристики

Устройство

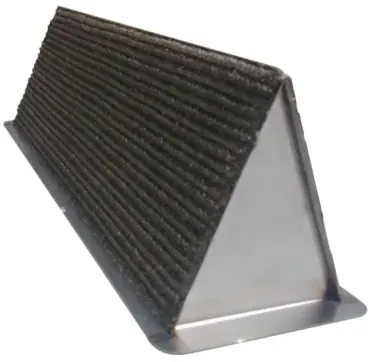

Камера сгорания встроена прямо в отливку теплообменника, а широкие каналы снижают гидравлическое сопротивление. Горелка — из металлического волокна, с предварительным смешением; вместе с камерой смешения это обеспечивает класс NOx 6, то есть менее 56 мг/кВт·ч. Вентилятор и модулирующий газовый клапан меняют мощность в диапазоне 1:6. В дымовом коллекторе стоит обратный клапан против перетока газов между котлами каскада и датчик безопасности на 110 °C.

С завода котёл приходит с сифоном конденсата, предохранительным клапаном, автоматическим воздухоотводчиком, реле давления воды, манометром и сливным краном. Насос и расширительный бак — отдельно.

Дымоход для W 150

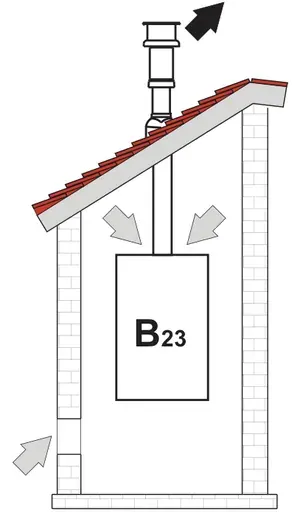

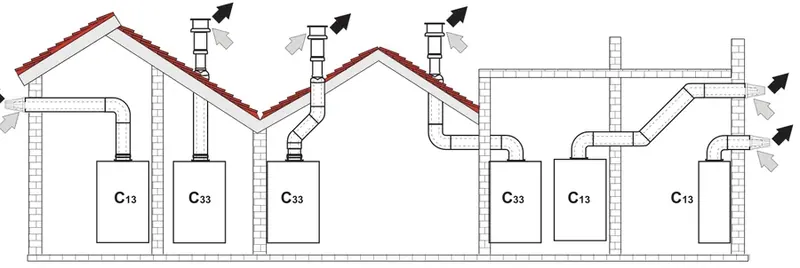

Коаксиальный вариант 100/150 ограничен 10 м с вычетом 1 м на каждое колено 90° и 0,5 м на колено 45°. При раздельной трубе с воздухом из помещения (B23) потери у W 150 самые большие в серии:

Располагаемый напор — 235 Па. Поскольку он превышает 200 Па, при высоком давлении в дымоотводе трубы берут класса H1. Горизонтальные участки укладывают с уклоном к котлу, в трассе предусматривают дренаж конденсата.

Монтаж

Газ — ¾″, подача и обратка — 1½″. На обратном трубопроводе ставят фильтр, предохранительные устройства — на подаче не дальше 0,5 м. Сифон перед пуском заполняют водой, слив конденсата выводят в канализацию, стойкую к кислому конденсату, иначе — через нейтрализатор. Для перевода на СУГ у W 150 снимают блок управления газовым клапаном и вентилятор, меняют форсунку на Ø 8,2 мм и настраивают CO₂ газоанализатором — 10,5±0,4 %.

Что заказать вместе

1. Комплект насоса с напором 7 или 10 м и расширительный бак.
2. Дымоход — коаксиальный 100/150 или раздельный по расчёту напора.
3. Уличный датчик; для каскада — каскадный датчик и гидравлический комплект 1½″.
4. Плата зон FZ4B — если есть смесительные контуры.

Наличие, сроки поставки и комплектацию уточняйте у менеджера.

Вопросы и ответы

Какой самый мощный настенный котёл в серии Toro W? Toro W 150 — 139,8 кВт при 80/60 °C.

Сколько котлов можно объединить в каскад? До шести. Настройки задают на всех котлах, а программу по часам — только на ведущем.

Какое электропитание нужно? 230 В, 50 Гц, через двухполюсный выключатель с зазором контактов не менее 3 мм и предохранитель до 3 А.

Lamborghini Caloreclima — товарный знак производителя. Характеристики — по паспортным данным завода; комплектацию уточняйте при заказе.
