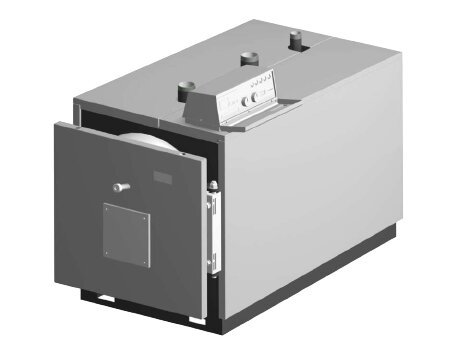

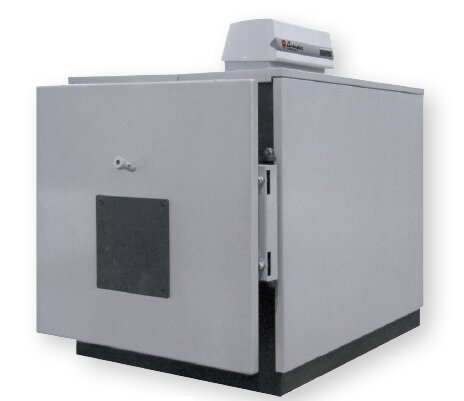

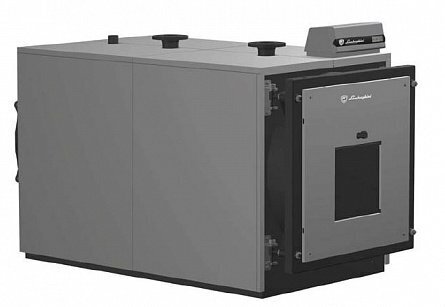

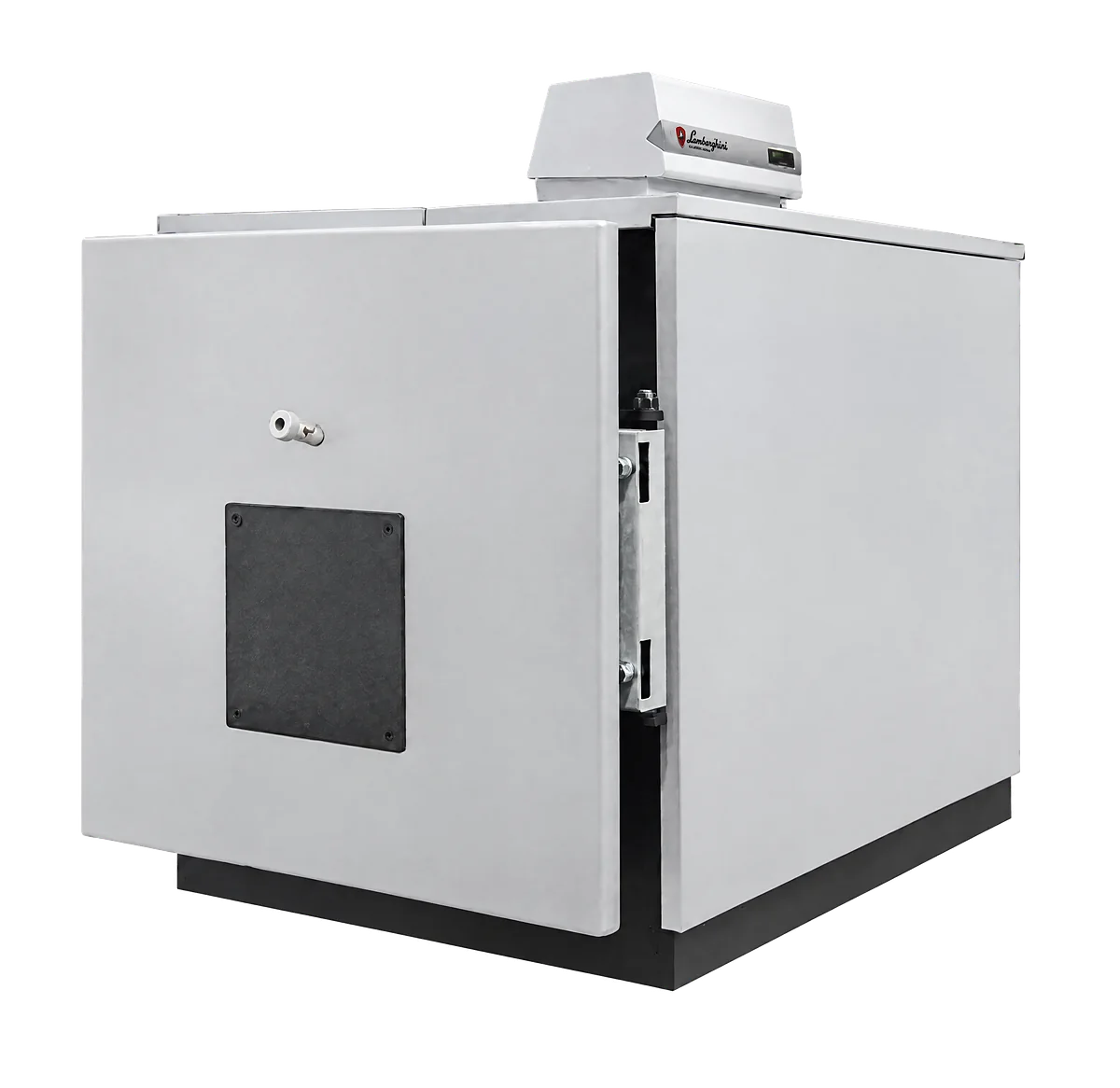

MEGA PREX N 525 N — первая модель крупного типоразмера в серии стальных котлов Lamborghini Caloreclima под наддувную горелку. Номинальная теплопроизводительность — 525 кВт. Это уровень центральной котельной для жилого квартала, больничного или учебного комплекса, крупного производства. Как и остальные котлы серии, 525 N поставляется без горелки: её подбирают под имеющееся топливо — газ, дизель или мазут — и под параметры топки.
Переход в «большой» корпус
С этой модели меняется сразу несколько вещей. Корпус становится шире и выше — 1 050 × 1 859 × 1 250 мм, масса без воды — 860 кг, объём воды — 405 л. Подача и обратка переходят с резьбы 2½″ на DN 80, патрубок бака — на 2″, дымоход — на Ø 250 мм.
Если сравнить с 401 N, глубина почти та же (больше всего на 2 мм), но котёл тяжелее на 270 кг, а мощнее на целый типоразмер — 525 против 401 кВт. Сопротивление топки при этом немного ниже: 4,3 мбар против 4,4. КПД — 92,5 %.
600 N использует такое же сечение корпуса, но он на 360 мм глубже и на 110 кг тяжелее. Номинал — 600 кВт, сопротивление топки — 4,8 мбар.
Когда выбирать 525 N: нагрузка больше, чем могут дать котлы шириной 940 мм, но 600 кВт пока не нужно, и в котельной важна каждая сотня миллиметров длины.
Характеристики
| Параметр | Значение |
|---|---|
| Номинальная теплопроизводительность | 525 кВт |
| Тепловая мощность топки | 364,5–567 кВт |
| КПД при Pmax, 80/60 °C | 92,5 % |
| Аэродинамическое сопротивление топки | 4,3 мбар |
| Объём воды | 405 л |
| Рабочее давление | 6 бар |
| Ш × Г × В | 1 050 × 1 859 × 1 250 мм |
| Вес без воды | 860 кг |
| Турбулизаторы | 36 шт. |
| Код для заказа | 0QIJEAXD |
Горелка под точку 567 кВт / 4,3 мбар
Для подбора берут тепловую мощность топки 567 кВт и аэродинамическое сопротивление 4,3 мбар. Рекомендация завода — газовые горелки серии JOB 70 с полем до 700 кВт:
- JOB 70/2 L — двухступенчатое регулирование;
- JOB 70/PR L — прогрессивное или модулируемое.
Запас по мощности — около 23 %. На дизельном топливе подходят NOVA 60/2 TEC и модулируемая NOVA 60/PR L TEC (до 710 кВт), а при желании иметь большой резерв — NOVA 80/2 TEC и NOVA 80/PR L TEC. Из газовых с большим запасом точку также накрывают JOB 100/PR и JOB 120/PR, но для 525 N они избыточны.
Длина жаровой трубы горелки для 525 N и 600 N — 250–360 мм. Её подбирают так, чтобы горелка проходила через утолщённую дверцу и факел развивался внутри топки. Финальное решение принимают с учётом давления газа и норм по выбросам.
Что внутри котла

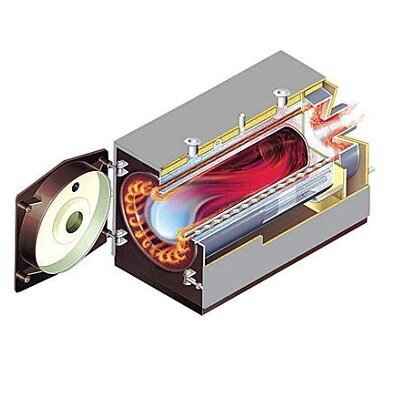

Теплообменник двухходовой. Первый ход — реверсивная топка: пламя доходит до её дна и поворачивает обратно, двигаясь вдоль водоохлаждаемых стенок. Второй ход — 36 дымогарных труб с турбулизаторами, расположенных над топкой. Задняя камера собирает газы перед дымоходом и открывается для чистки.

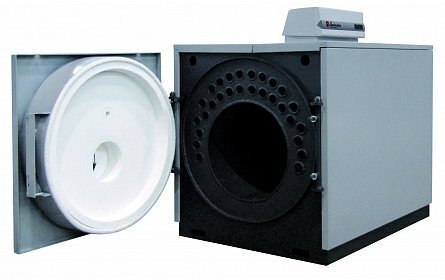

Дверца с двойной изоляцией навешивается на любую сторону, регулируется по высоте и глубине. Глазок позволяет видеть факел, стекло охлаждает воздух от вентилятора горелки. Изоляция корпуса — 80 мм стекловаты, панели обшивки установлены на заводе.
Присоединения и монтаж

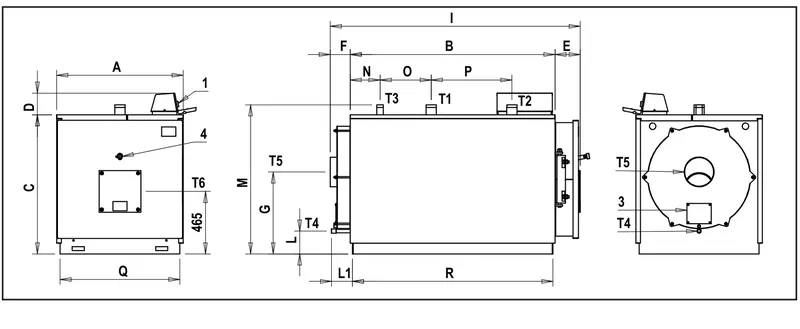

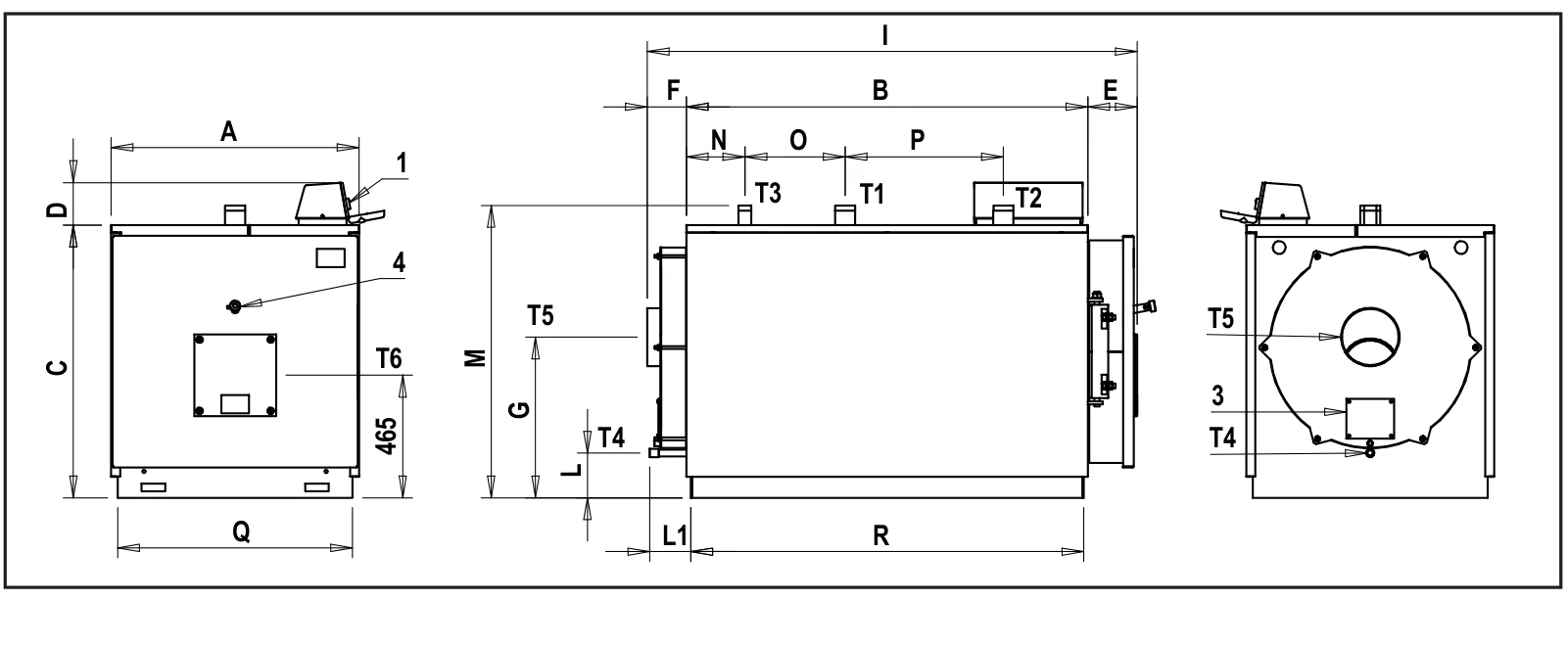

| № | Размер | Назначение |
|---|---|---|
| T1 | DN 80 | подача горячей воды |
| T2 | DN 80 | возврат |
| T3 | 2″ | расширительный бак |
| T4 | ¾″ | слив |
| T5 | Ø 250 мм | дымоход |
Под котёл делают ровный бетонный фундамент на полный вес с водой. Спереди — свободная зона не меньше длины корпуса, сбоку — место для полного открытия дверцы с горелкой. Газоход Ø 250 мм собирают из жёстких газоплотных элементов, стойких к температуре и конденсату; уплотнения — не ниже 250 °C. Высоту и сечение трубы рассчитывают по нормам.
При трёхфазной горелке её питание подают через силовые реле, а не напрямую с клемм пульта BT.
С чем заказывают

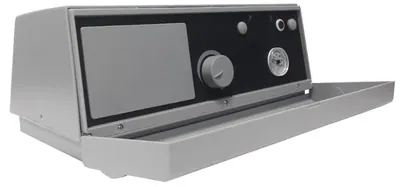

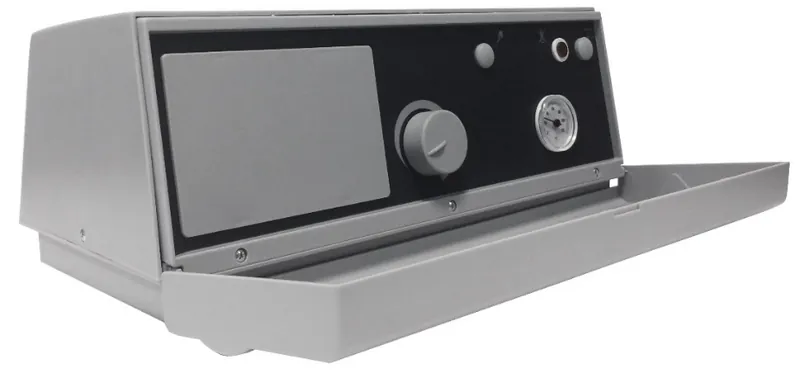

Горелка JOB 70/2 L или JOB 70/PR L (на газе) либо NOVA 60 TEC (на дизеле), пульт BT или EBM, антиконденсатный насос по рекомендации руководства, расширительный бак и предохранительный клапан по расчёту. Для каскадной котельной пульт EBM позволяет объединить до 16 котлов.
Наличие, сроки поставки и комплектацию уточняйте у менеджера.
Вопросы и ответы
Чем MEGA PREX N 525 N отличается от 401 N, кроме мощности? Другим корпусом (1 050 мм в ширину против 940 мм), присоединениями DN 80 и дымоходом Ø 250 мм. Жаровая труба горелки нужна 250–360 мм.
Какую горелку ставить для модуляции на газе? JOB 70/PR L — её рекомендует завод для этой модели.
Сколько воды в котле? 405 л. Это учитывают при расчёте расширительного бака и фундамента.
Нужен ли антиконденсатный насос? Руководство его рекомендует: насос между подачей и обраткой поднимает температуру воды на входе в котёл.
Lamborghini Caloreclima — товарный знак производителя. Характеристики — по паспортным данным завода; комплектацию уточняйте при заказе.
