Циркуляционный насос: как работает и сколько экономит
Коротко. Циркуляционный насос не поднимает воду, а гоняет теплоноситель по замкнутому контуру отопления, преодолевая сопротивление труб и радиаторов. Экономия бывает двух видов: на электроэнергии самого насоса (электронные модели потребляют в разы меньше старых) и на топливе — за счёт равномерного прогрева и работы автоматики.
Речь о насосе для системы отопления. Про насос, который поддерживает горячую воду у кранов, — отдельная статья «Как работает циркуляционный насос горячей воды».
Как устроен насос
Бытовой циркуляционный насос — это центробежный насос с двигателем, который ставят прямо на трубу. Основные части:
- Корпус насоса с входным и выходным патрубками — обычно из чугуна, для отопления этого достаточно.
- Рабочее колесо — разгоняет воду и направляет её к выходу.
- Двигатель с мокрым ротором — ротор вращается в теплоносителе и отделён от обмоток гильзой. Вода смазывает подшипники и охлаждает двигатель.
- Блок управления — переключатель ступеней скорости или электроника с режимами регулирования.
Насос не меняет давление в системе в целом: в замкнутом контуре его задаёт расширительный бак. Насос создаёт перепад давления между входом и выходом, которого хватает, чтобы теплоноситель прошёл через все трубы, радиаторы и арматуру.
Мокрый и сухой ротор
В частных домах почти всегда ставят насосы с мокрым ротором: они тихие, компактные и не требуют обслуживания. Насосы с сухим ротором, где двигатель отделён от воды торцевым уплотнением, применяют в крупных системах — в котельных и инженерных системах зданий. У них выше КПД, но они шумнее и требуют периодического обслуживания уплотнения.
Как насос регулирует работу
| Тип управления | Как работает | Что даёт |
|---|---|---|
| Ступени скорости | Переключатель на 2–3 положения, скорость постоянна | Просто и надёжно, но насос всегда работает на выбранной мощности |
| Постоянный перепад давления | Электроника держит заданный напор при любом расходе | Подходит для систем с термостатическими клапанами |
| Переменный перепад давления | Напор снижается, когда клапаны прикрываются и расход падает | Минимальное потребление и меньше шума в клапанах |

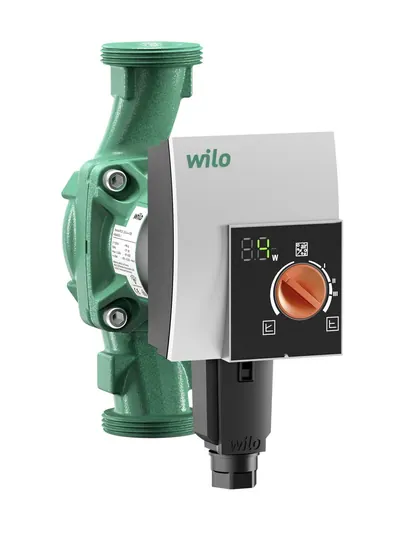

Трёхскоростной насос, например серии Wilo Star RS, работает на выбранной ступени, даже когда термоголовки закрыли часть радиаторов. Электронный насос с двигателем на постоянных магнитах, например Wilo Yonos PICO, в такой ситуации сам снижает обороты.
Сколько экономит насос
Электроэнергия
Насос отопления работает весь сезон, часто круглосуточно, поэтому даже небольшая разница в мощности даёт заметную сумму за год. Старые нерегулируемые насосы для частного дома обычно потребляют порядка 40–100 Вт. Электронные насосы того же класса в среднем за сезон, как правило, расходуют в несколько раз меньше, потому что большую часть времени работают на частичной нагрузке.
Пример расчёта. Отопительный сезон — около 210 суток, то есть примерно 5000 часов. Насос мощностью 60 Вт израсходует 60 × 5000 = 300 кВт·ч. Электронный насос со средним потреблением 10 Вт — около 50 кВт·ч. Разница — порядка 250 кВт·ч за сезон. Подставьте свои мощность и тариф: реальное среднее потребление зависит от системы и режима.
Топливо
Насос сам по себе тепло не производит, но правильно подобранная принудительная циркуляция влияет на расход газа или дизеля:
- дальние комнаты прогреваются так же, как ближние, — не нужно перетапливать весь дом ради одной холодной спальни;
- работают термостатические клапаны и комнатные термостаты, которые снижают подачу тепла там, где уже тепло;
- котёл реже включается и выключается, меньше теряет на циклах розжига.
Точную долю экономии топлива назвать нельзя: она зависит от утепления дома, котла и того, как была устроена система до установки насоса.
Как не потерять экономию
- Не берите насос с большим запасом. Слишком мощный насос тратит лишнюю энергию и шумит в трубах.
- Подберите по расходу. Ориентир: расход в м³/ч ≈ мощность котла в кВт × 0,86 / разница температур подачи и обратки. Для котла 24 кВт и разницы 20 °C — около 1 м³/ч.
- Выставьте правильный режим. У электронных насосов для радиаторов с термоголовками обычно выбирают переменный перепад давления, для тёплого пола — постоянный.
- Удалите воздух перед пуском и следите за давлением в системе.
Другие насосы для отопления — в разделе циркуляционные насосы, а о том, что даёт принудительная циркуляция дому, — в статье «Плюсы циркуляционного насоса в системе отопления дома».
