Как подключить и настроить контроллеры Siemens
Коротко. Контроллер подключают по схеме из инструкции к конкретной модели: питание, датчики (наружный, подачи, бойлера), выходы на насосы, привод смесительного клапана и горелку. Затем выбирают в меню схему установки, задают отопительную кривую, расписания и температуру ГВС и проверяют, что каждый датчик и выход работает правильно.
Модели контроллеров Siemens отличаются числом входов, выходов и набором схем, поэтому номера клемм и пунктов меню всегда берите из инструкции именно к вашей модели — её можно запросить в разделе «Техническая документация». Ниже — общий порядок, который одинаков для большинства контроллеров отопления.
Подготовка
- Нарисуйте схему системы: источник тепла, контуры (радиаторы, тёплый пол, вентиляция), бойлер ГВС, насосы, смесительные клапаны.
- Сверьте схему со списком поддерживаемых схем в инструкции контроллера. Если нужной схемы нет — понадобится модель с большим числом выходов или модуль расширения.
- Проверьте, что датчики того типа, который поддерживает контроллер. Датчики с другой характеристикой будут показывать неверную температуру.
Подключение
Электромонтажные работы в щите 230 В выполняет электрик с допуском, подключение к газовому котлу или горелке — специализированная организация. Сам порядок такой:
- Монтаж. Контроллер ставят в щит на DIN-рейку или на стену в сухом помещении, вдали от силовых кабелей с большими токами.

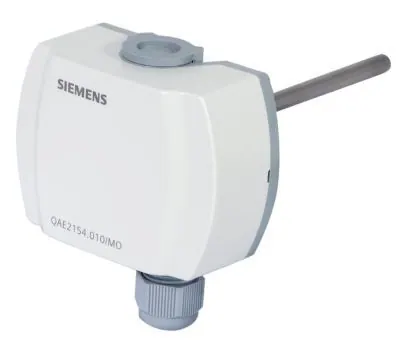

- Датчики. Наружный датчик — на северной или северо-западной стене, вне прямого солнца и не над окнами и вентиляционными решётками. Датчик подачи — накладной на трубу после смесителя и насоса или погружной в гильзе. Датчик бойлера — в гильзу бойлера. Кабели датчиков прокладывают отдельно от силовых.
- Выходы на насосы. Насосы контуров и загрузки бойлера подключают к релейным выходам; мощные насосы — через промежуточное реле или контактор.
- Привод смесительного клапана. Трёхпозиционный привод подключают к двум выходам «открывать» и «закрывать», аналоговый — к выходу 0–10 В.
- Горелка или котёл. Команда на включение (или на ступени) подаётся на вход котловой автоматики. Защитные термостаты котла остаются в цепи и не шунтируются.
- Питание — последним, после проверки всей схемы.
Первичная настройка
- Установите язык, дату и время.
- Выберите схему установки — номер или тип, соответствующий вашей системе.
- Проверьте показания всех датчиков: наружная температура должна совпадать с реальной, подача и бойлер — с термометрами. Обрыв или замыкание контроллер обычно показывает как ошибку.
- Проведите тест выходов: включите по очереди каждый насос, откройте и закройте смеситель, запустите горелку. Убедитесь, что смеситель открывается при команде «открыть», а не наоборот.
- Задайте отопительную кривую для каждого контура.
- Установите максимальную температуру подачи — для тёплого пола обязательно.
- Настройте расписания отопления и ГВС, температуру комфортного и пониженного режима.
- Проверьте защиту от замерзания и летний режим.
Отопительная кривая: как скорректировать
Кривая задаёт, какой будет температура подачи при той или иной уличной температуре. Её крутизну подбирают за несколько дней, наблюдая за помещениями при разной погоде.
| Что наблюдаете | Что изменить |
|---|---|
| Холодно в мороз, нормально в оттепель | Увеличить крутизну (наклон) кривой |
| Жарко в мороз, нормально в оттепель | Уменьшить крутизну |
| Холодно при любой погоде | Сдвинуть кривую вверх (параллельное смещение) или поднять заданную комнатную температуру |
| Жарко при любой погоде | Сдвинуть кривую вниз |
| Смеситель постоянно «качается» | Проверить место датчика подачи и время хода привода в настройках |
| Насос контура не включается | Проверить расписание, летнее отключение и тест выхода |
Подсказка. Меняйте один параметр за раз и небольшими шагами: здание инерционно, и результат правки виден через несколько часов, а то и через сутки.
Типичные ошибки
- Наружный датчик на солнечной стене — днём контроллер «думает», что тепло, и недогревает.
- Датчик подачи стоит до смесителя — регулирование не работает.
- Перепутаны провода «открыть/закрыть» привода — клапан уходит в крайнее положение.
- Неподходящий тип датчика — показания смещены на несколько градусов.
