Как устроен дренажный насос: схема, принцип работы
Коротко. Дренажный насос — это погружной центробежный насос в герметичном корпусе: электродвигатель вращает рабочее колесо, оно отбрасывает воду к стенкам камеры и выталкивает её в напорный патрубок, а поплавковый выключатель сам включает и выключает насос по уровню воды.
Такие насосы откачивают воду из подвалов, приямков, дренажных колодцев, котлованов и бассейнов. Ниже — из чего они состоят, как работают и чем отличаются модели для чистой и загрязнённой воды.
Схема: из чего состоит дренажный насос
Если разрезать типовой погружной дренажный насос сверху вниз, получится такая последовательность узлов:
- Ручка и кабельный ввод — за ручку насос опускают на тросе, через герметичный ввод заходит кабель питания.
- Корпус электродвигателя — пластиковый или из нержавеющей стали, полностью герметичный. Двигатель охлаждается водой, которая омывает корпус снаружи, поэтому насос не рассчитан на долгую работу всухую.
- Вал и подшипники — передают вращение от ротора двигателя к рабочему колесу.
- Уплотнения вала — обычно торцевое уплотнение, часто в паре с манжетой и масляной камерой между ними. Это главный барьер, который не пускает воду в двигатель.
- Насосная часть — рабочее колесо в спиральной камере (улитке) и напорный патрубок, к которому подключают шланг или трубу.
- Всасывающее отверстие с решёткой — внизу, в основании насоса. Решётка или щели задают максимальный размер частиц, который пропустит насос.
- Поплавковый выключатель — на гибком кабеле или на вертикальной штанге сбоку корпуса.
| Узел | Зачем нужен | Что с ним бывает |
|---|---|---|
| Рабочее колесо | Создаёт напор и подачу | Износ песком, заклинивание мусором |
| Торцевое уплотнение | Защищает двигатель от воды | Износ при работе с абразивом и всухую |
| Поплавок | Автоматический пуск и останов | Зацепился за стенку — насос не включается или не выключается |
| Термозащита двигателя | Отключает при перегреве | Частые срабатывания — признак работы без воды или забитого колеса |
| Решётка всасывания | Не пускает крупный мусор | Забивается илом и листьями, подача падает |
Принцип работы
Дренажный насос относится к лопастным (центробежным). Когда двигатель раскручивает колесо, вода между лопатками отбрасывается к периферии и попадает в улитку, где скорость потока превращается в давление. В центре колеса давление падает, и туда через нижнее отверстие поступает новая порция воды. Процесс непрерывен, пока насос погружён и вращается.
Работу в автоматическом режиме обеспечивает поплавок. Поднимаясь вместе с уровнем воды, он замыкает контакт и включает двигатель; когда уровень опускается до нижней отметки — размыкает. Разница между точками включения и выключения зависит от длины свободного конца кабеля поплавка: чем он длиннее, тем реже пуски, но тем больше объём воды в приямке между циклами.
Колесо определяет, что можно качать
Насосы для чистой и слабозагрязнённой воды
Закрытое или полуоткрытое колесо с малым зазором даёт хороший КПД и напор, но пропускает только мелкие частицы — как правило, до 5–10 мм. Подходят для откачки дождевой воды, воды из бассейна, затопленного подвала, дренажного колодца с чистой водой. Некоторые модели способны откачивать воду почти «досуха» — до слоя в несколько миллиметров.
Насосы для грязной воды
Здесь чаще ставят вихревое (свободновихревое) колесо, утопленное в корпус. Оно не перегораживает поток, поэтому через насос проходят частицы размером обычно 25–35 мм и больше, а песок и ил меньше изнашивают колесо. КПД у такой схемы ниже, но насос реже забивается.
Ни те, ни другие не предназначены для фекальных стоков с волокнами и бумагой — для этого нужны фекальные насосы или канализационные установки с режущим механизмом. Подробнее о выборе — в статье «Как выбрать насос для откачки канализации».
Погружные, полупогружные и поверхностные
- Погружной — самый распространённый вариант: стоит на дне, охлаждается водой, работает тихо.
- Поверхностный — стоит рядом с ёмкостью, всасывает по шлангу. Удобен для разовой откачки, но поднимает воду только с небольшой глубины — физические ограничения всасывания разобраны в статье «С какой глубины поверхностный насос может поднять воду».
- Полупогружной — насосная часть в воде, двигатель над ней; встречается в основном в специальном исполнении.
Что учесть при установке
- Ставьте насос на твёрдое основание или подвешивайте немного выше дна — так он меньше засасывает ил.
- Поплавку нужно свободное место: в узком приямке выбирайте модель с вертикальным выключателем.
- На напорной линии стационарного насоса нужен обратный клапан, иначе вода из трубы будет стекать обратно и насос будет чаще включаться.
- Подключение — к розетке или линии с заземлением и УЗО; электромонтаж поручите электрику.

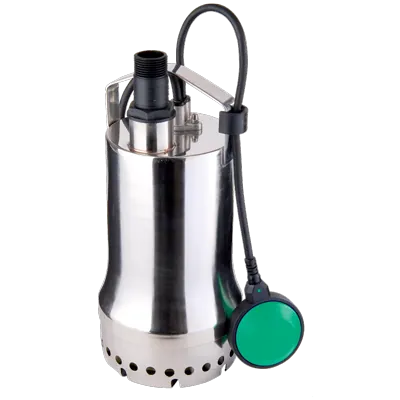

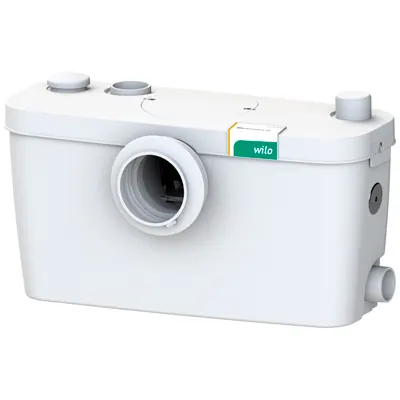

Модели для чистой и грязной воды собраны в разделе дренажные насосы — это серии Wilo TM, Wilo TS и другие. Для стоков из санузла в подвале нужны канализационные установки.
