Принцип работы повысительного насоса
Коротко. Повысительный насос — это небольшой центробежный насос, который врезается в водопровод и добавляет к давлению в сети свой напор. Рабочее колесо раскручивает воду и отбрасывает её к выходу, а встроенный датчик потока включает насос, когда открывают кран, и выключает, когда кран закрывают.
Как подобрать конкретную модель, разобрано в статье «Как выбрать повысительный насос для водопровода», здесь — о самом принципе работы.
Как насос поднимает давление
Почти все бытовые повысительные насосы — центробежные. Процесс выглядит так:
- Вода из сети поступает во всасывающий патрубок и попадает в центр рабочего колеса.
- Электродвигатель вращает колесо. Лопатки разгоняют воду и под действием центробежной силы отбрасывают её к краю.
- Спиральный корпус (улитка) собирает поток и плавно расширяется к выходу. Скорость воды падает, давление растёт.
- Через напорный патрубок вода уходит в трубопровод уже с более высоким давлением.
Напор насоса складывается с давлением на входе. Если в сети 1 бар, а насос развивает 0,8 бар, на выходе при малом расходе будет около 1,8 бар (10 м напора — примерно 1 бар).
Почему прибавка зависит от расхода
У любого центробежного насоса есть рабочая характеристика: чем больше воды проходит через насос, тем меньше напор он развивает. Максимальный напор, указанный в паспорте, достигается при почти нулевом расходе, а максимальный расход — при почти нулевом напоре. Поэтому один открытый кран насос «вытягивает» заметно, а при одновременно работающих душе, кухне и стиральной машине прибавка будет меньше.
| Модель | Максимальный напор | Максимальный расход | Патрубки |
|---|---|---|---|
| Wilo PB-088EA | до 8 м (около 0,8 бар) | до 2,2 м³/ч | 1/2″ |
| Wilo PB-201EA | до 15 м (около 1,5 бар) | до 4 м³/ч | 1″ |
Обе модели относятся к серии Wilo PB. Значения предельные и одновременно не достигаются.
Мокрый ротор
В бытовых повысительных насосах обычно применяют двигатель с мокрым ротором. Ротор вращается прямо в перекачиваемой воде и отделён от обмоток статора герметичной гильзой. Вода охлаждает двигатель и смазывает подшипники, поэтому насос:
- работает почти бесшумно и подходит для квартиры;
- не имеет сальников и торцевых уплотнений, которые нужно менять;
Обратная сторона — небольшая мощность и чувствительность к песку и окалине. Перед насосом ставят фильтр механической очистки. Работа без воды для мокрого ротора опасна: подшипники остаются без смазки и охлаждения.
Автоматика: как насос понимает, что открыли кран
Повысительные насосы в линию управляются датчиком (реле) потока. Внутри корпуса стоит подвижный элемент, который смещается, когда через насос идёт вода. Срабатывание замыкает контакт, и двигатель запускается.
- Кран открыли — вода пошла через насос, датчик сработал, насос включился.
- Кран закрыли — поток остановился, датчик разомкнул контакт, насос выключился.
Отсюда важное следствие: если давление в сети настолько мало, что воды практически нет, датчик не сработает, и насос не включится. Если вода пропадает полностью, повысительный насос в линию бесполезен — ему нечего перекачивать.
Режимы работы
У многих моделей есть переключатель режимов. Типичный набор:
| Режим | Как работает | Когда применять |
|---|---|---|
| Автоматический | Включение и выключение по датчику потока | Основной режим для повседневной работы |
| Ручной | Насос работает постоянно, пока включён | Кратковременно, например для заполнения бака; без расхода насос греется |
| Выключен | Вода проходит через насос без прибавки давления | Когда давления в сети достаточно |
Насос в линию и насосная станция

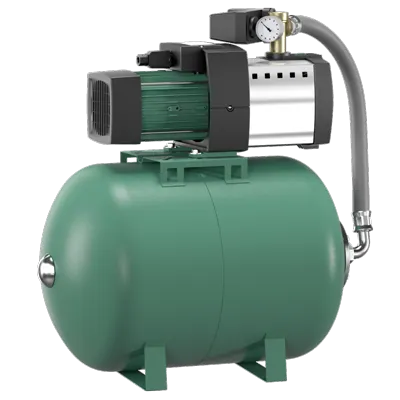

Повысительную функцию выполняет и насосная станция, но принцип управления у неё другой. Станция состоит из насоса (часто многоступенчатого), гидроаккумулятора и реле давления или электронного блока. Она держит в системе заданное давление: включается, когда давление падает ниже нижнего порога, и выключается при достижении верхнего. Гидроаккумулятор сглаживает скачки и уменьшает число пусков.
| Насос в линию | Насосная станция | |
|---|---|---|
| Чем управляется | Датчиком потока | Реле давления или электроникой |
| Давление на выходе | Давление сети плюс напор насоса | Заданное, независимо от сети |
| Работа из накопительного бака | Только если бак выше насоса и вода подходит под напором | Да, в том числе с подсосом из бака ниже насоса (для самовсасывающих моделей) |
| Масштаб | Квартира, отдельный прибор | Дом, коттедж, небольшой объект |
Станции подробнее — в статье о выборе насосной станции Wilo и в разделе насосные станции водоснабжения.
Что учесть при эксплуатации
- Насос ставят по стрелке на корпусе, с фильтром, обратным клапаном и запорными кранами — схема в статье «Как подключить повысительный насос».
- Насос подключают к розетке с заземлением; электромонтаж выполняет электрик.
- В неотапливаемом помещении воду из насоса на зиму сливают: замёрзшая вода разрушает корпус.
- В многоквартирном доме насос на вводе забирает давление у соседей по стояку, поэтому его ставят перед конкретным прибором или согласуют с управляющей компанией.
Если не уверены, хватит ли насоса в линию, пришлите давление в сети, число точек водоразбора и схему подачи воды — подберём насос из раздела повысительные насосы или станцию и выставим счёт.
