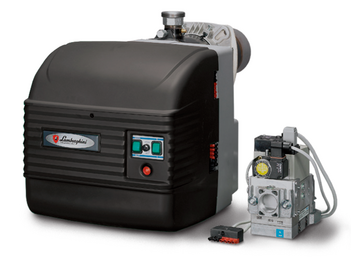

Горелка EM 12-E — одноступенчатая газовая модель серии EM-E для котлов от 49,8 до 120 кВт. На полной мощности она сжигает 12,07 м³/ч природного газа, на нижней границе настройки — 5 м³/ч. Подходит для котлов больших частных домов, небольших производственных и коммерческих котельных.
Ниже — паспорт горелки, две версии газовой рампы, размеры фланца и коды запчастей по двум деталировкам. Существует также исполнение с длинной жаровой трубой — EM 12/L-E, его можно заказать под запрос. Цену и наличие уточняйте у менеджера — подберём исполнение под ваш котёл.
Характеристики
| Параметр | Значение |
|---|---|
| Топливо | газ |
| Регулирование | одноступенчатое |
| Тепловая мощность | 49,8–120 кВт |
| Расход природного газа | 5–12,07 м³/ч |
| Электродвигатель | 100 Вт |
| Электропитание | 1 фаза, 230 В, 50 Гц |
| Длина жаровой трубы | 60÷125 мм (подвижный фланец) |
| Масса горелочного блока | 11 кг |
Исполнения EM 12-E по газовой рампе
У EM 12-E две версии, и отличает их только рампа. Её типоразмер указан индексом D: D3 — компактная рампа на 1/2″, D6 — рампа на 1″. На шильдике обозначение полное, например «EM 12-E.D6», и по нему же определяется нужная деталировка.
| Исполнение | Код | Присоединение / клапан | Мин. давление природного газа, мбар | Мин. давление СУГ, мбар | Макс. давление, мбар | Масса блок + рампа, кг |
|---|---|---|---|---|---|---|
| EM 12-E.D6 | Z300860054 | 1″ / 1″ | 12 | — | 360 | 11 + 6,8 |
| EM 12-E.D3 | Z300860063 | 1/2″ / 1/2″ | 22 | 11 | 360 | 11 + 4,2 |
Рампа D6 крупнее и тяжелее, зато горелке с ней хватает 12 мбар — это вариант для сетей низкого давления. Рампе D3 нужно не меньше 22 мбар природного газа; для сжиженного газа у неё указано 11 мбар. Верхний предел у обеих — 360 мбар.

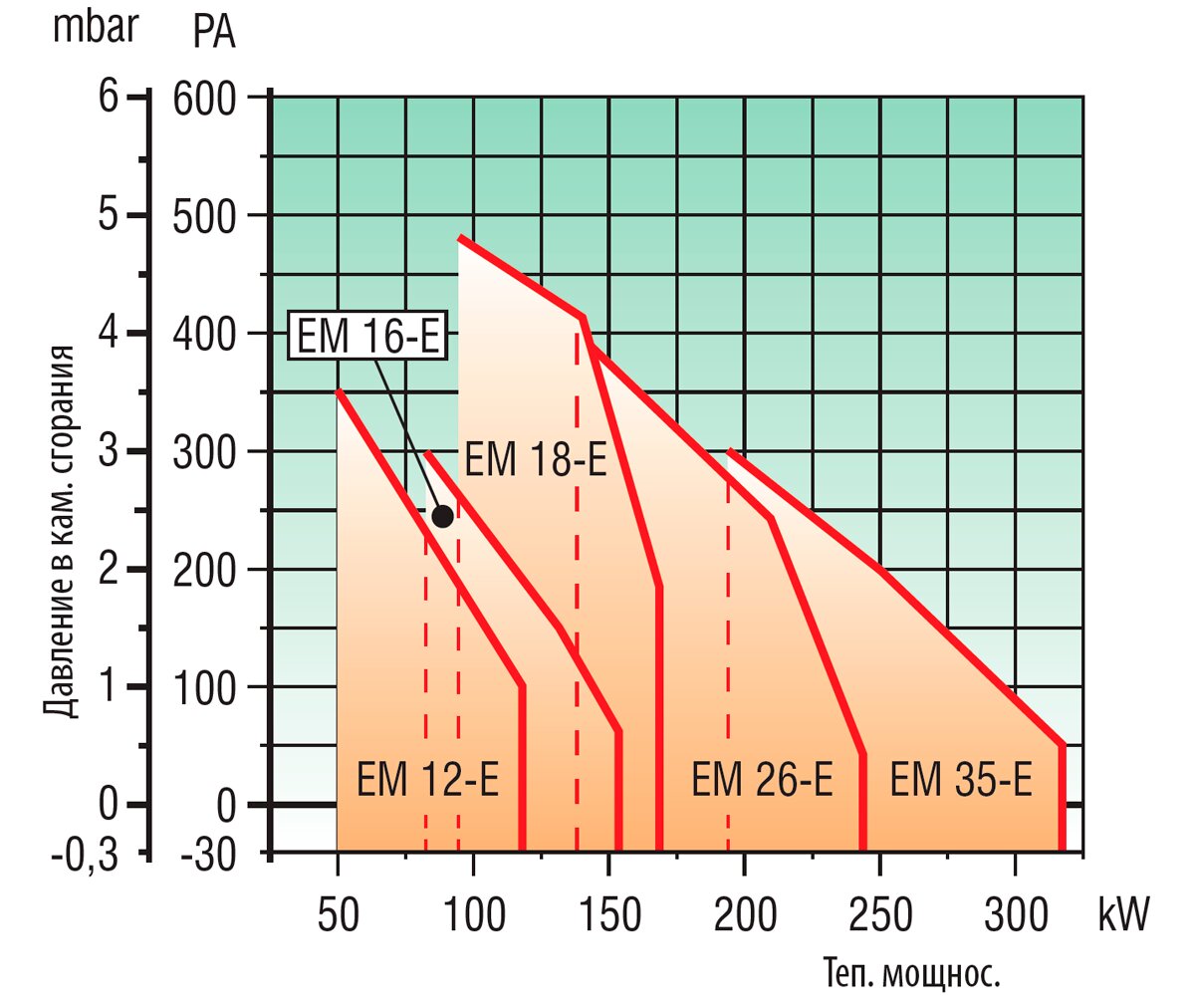

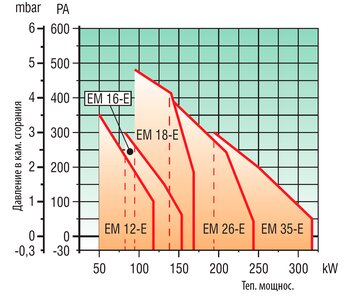

Цифры минимального давления справедливы для максимальной мощности 120 кВт и топки с нулевым сопротивлением. Когда сопротивление топки больше 0 мбар (а у котла оно есть всегда), давление перед рампой должно быть выше табличного.
Монтаж: фланец и жаровая труба
Диаметр отверстия в плите котла — 120 мм. Межцентровое расстояние крепёжных отверстий — 155÷210 мм, фланец с пазами, резьба крепежа M8.
Жаровая труба выдвигается на 60÷125 мм: фланец на ней подвижный, и глубину ввода в топку подбирают по месту. При монтаже сравните этот диапазон с толщиной дверцы и глубиной топки — труба должна дать нужный вылет.
Запчасти EM 12-E
Две деталировки, по одной на рампу, по 21 позиции в каждой:
- 30K1833000 — EM 12-E.D3;
- 30K1834000 — EM 12-E.D6.
Узлы блока в них общие, разница — в газовом мультиблоке.
Расходные детали
| Поз. | Код | Деталь |
|---|---|---|
| B07 | 3980U430 | Электрод правый |
| B08 | 3980U440 | Электрод левый |
| B13 | 3980S230 | Изоляционная прокладка |
Правый и левый электроды — разные позиции с собственными кодами, при заказе их не путают.
Основные узлы
- 3980U400 — блок управления Siemens;
- 3980U420 — электрод контроля пламени;
- 3980N070 — трансформатор розжига;
- 3980U410 — реле давления воздуха;
- 3980N530 — двигатель 100 Вт, к нему конденсатор 3980N130;
- 3980U490 — сопло жаровой трубы с прокладкой.
Газовый мультиблок зависит от исполнения: в EM 12-E.D3 — Dungs MB-DLE 405 (3980U500), в EM 12-E.D6 — Dungs MB-DLE 410 (3980U510).
Вопросы и ответы
Какие электроды стоят на EM 12-E? Пара электродов розжига — правый 3980U430 и левый 3980U440 — и электрод контроля пламени 3980U420. Коды одинаковы для D3 и D6.
Чем EM 12-E.D3 отличается от EM 12-E.D6? Рампой: 1/2″ и мультиблок MB-DLE 405 у D3 против 1″ и MB-DLE 410 у D6. D6 работает от 12 мбар, D3 — от 22 мбар.
Можно ли перевести EM 12-E на сжиженный газ? Давление СУГ — 11 мбар — указано только для EM 12-E.D3. Для D6 данных по сжиженному газу нет.
Lamborghini Caloreclima — товарный знак производителя. Характеристики — по руководствам и каталогам завода; уточняйте комплектацию при заказе.
