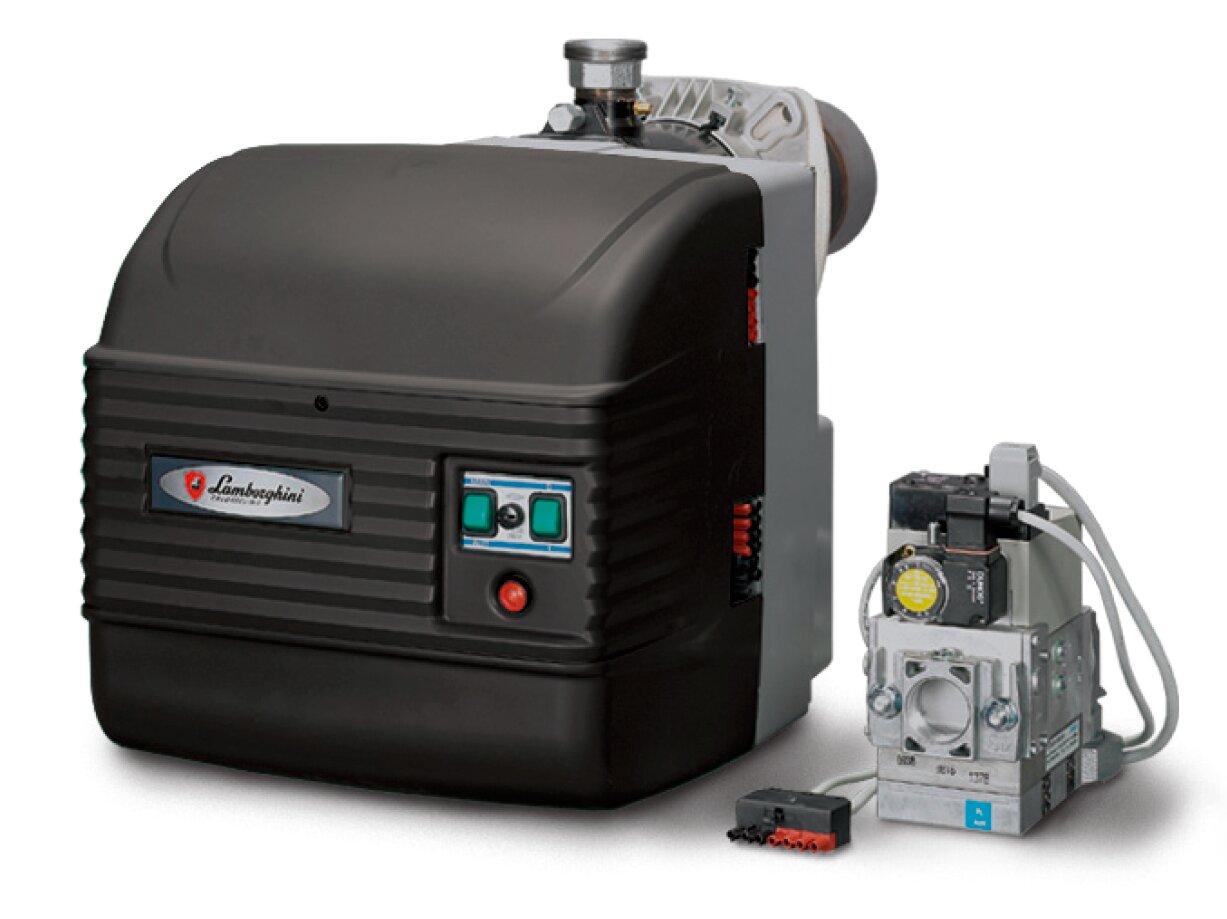

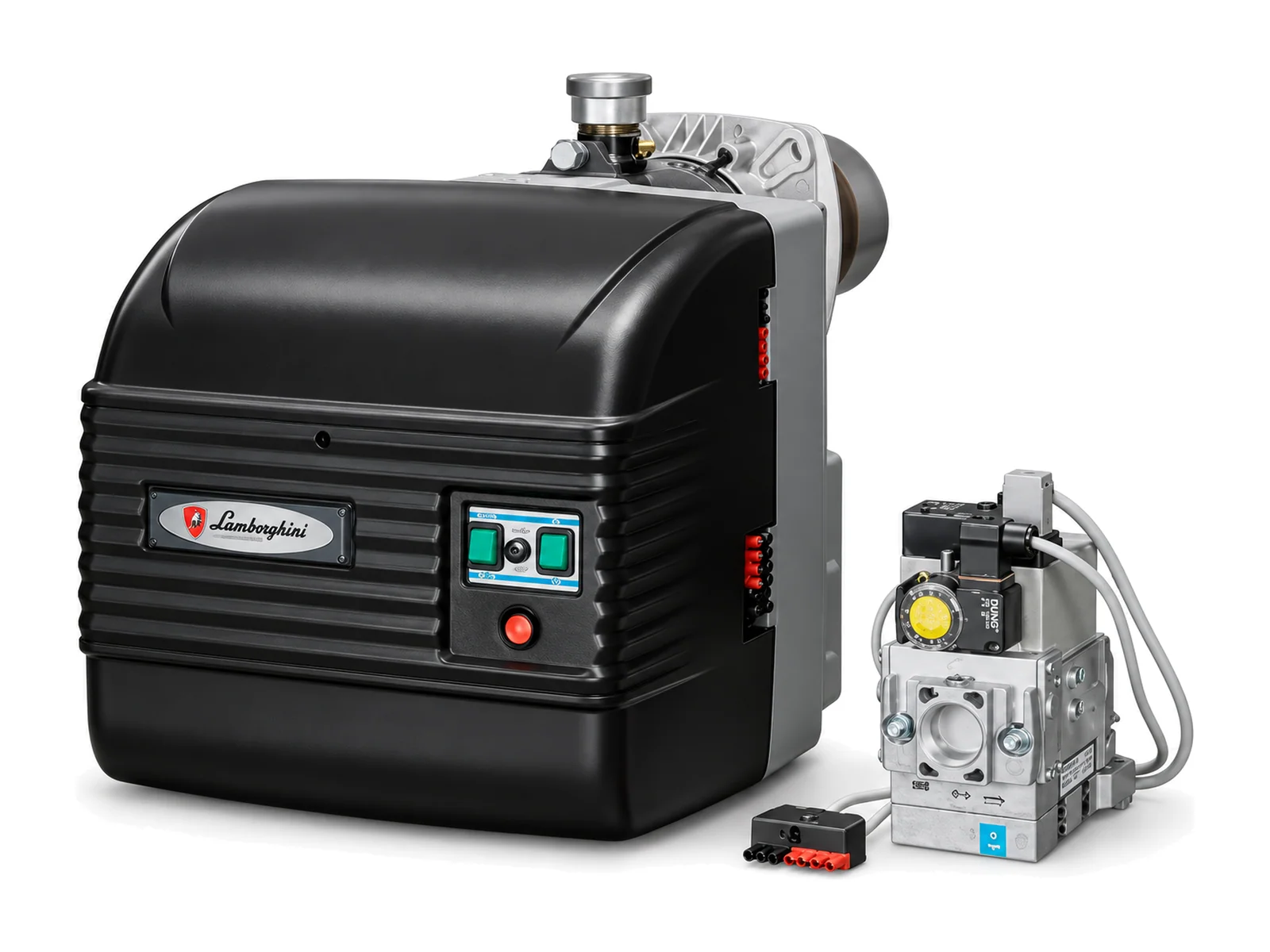

С шильдика обычно читают «EM 16-E.D3» или «EM 16-E.D4» — так записаны два исполнения одной и той же горелки. EM 16-E работает на газе с одной ступенью регулирования и покрывает котлы от 80 до 160 кВт. Расход природного газа — от 8 до 16,1 м³/ч.
На странице — технические данные, сравнение исполнений D3 и D4, комплект перевода на сжиженный газ, размеры для установки и коды деталей. Цену и наличие уточняйте у менеджера — подберём исполнение под ваш котёл.
Технические характеристики
| Параметр | Значение |
|---|---|
| Топливо | газ |
| Регулирование | одноступенчатое |
| Тепловая мощность | 80–160 кВт |
| Расход природного газа | 8–16,1 м³/ч |
| Электродвигатель | 110 Вт |
| Электропитание | 1 фаза, 230 В, 50 Гц |
| Длина жаровой трубы | 60÷150 мм (подвижный фланец) |
| Масса горелочного блока | 16 кг |
D3 или D4: исполнения по газовой рампе
Индекс D после точки показывает типоразмер газовой рампы. Сам горелочный блок у D3 и D4 одинаковый, весит 16 кг, а рампы отличаются клапаном, требованиями к давлению и наличием комплекта для СУГ.
| Исполнение | Код | Присоединение рампы | Клапан | Мин. давление природного газа, мбар | Мин. давление СУГ, мбар | Макс. давление, мбар | Блок + рампа, кг | Комплект СУГ |
|---|---|---|---|---|---|---|---|---|
| EM 16-E.D3 | Z300860401 | 3/4″ | 1/2″ | 29 | 28 | 360 | 16 + 4,2 | Z308025490 |
| EM 16-E.D4 | Z300860411 | 3/4″ | 3/4″ | 18 | — | 360 | 16 + 3,2 | — |
Обе рампы присоединяются к газопроводу на 3/4″. Но у D4 и клапан 3/4″, поэтому горелка с ней выходит на номинал при 18 мбар. D3 с клапаном 1/2″ требует 29 мбар природного газа, зато для неё предусмотрен комплект перевода на сжиженный газ Z308025490 и указано давление СУГ — 28 мбар.

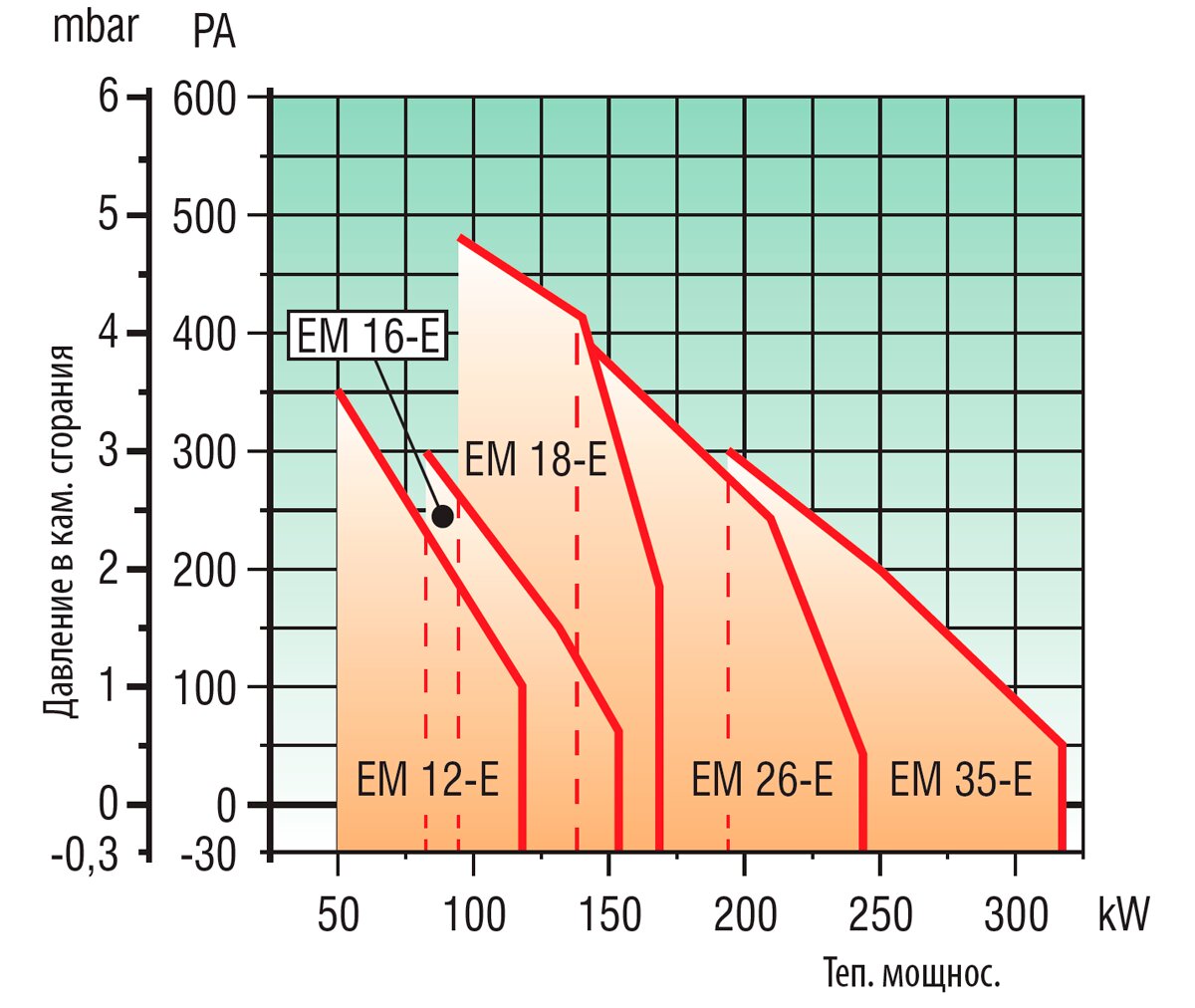

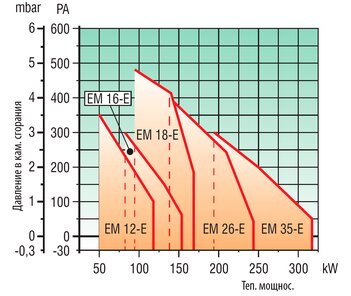

Минимальное давление в таблице рассчитано на максимальные 160 кВт и сопротивление топки 0 мбар. На практике котёл всегда даёт противодавление, поэтому реальное требование к сети выше.
Монтаж: фланец и жаровая труба
- Отверстие под жаровую трубу в плите котла — 115 мм.
- Межцентровое расстояние крепёжных отверстий — 150÷200 мм, фланец с пазами.
- Резьба крепежа — M8.
- Вылет жаровой трубы — 60÷150 мм: фланец подвижный, глубину выставляют при монтаже.
При установке на котёл эти параметры сверяют в первую очередь. Иной диаметр отверстия или разнос крепёжных отверстий в плите означает доработку плиты либо переходной фланец, а неподходящий вылет — неправильное положение пламени в топке.
Запчасти EM 16-E
Две деталировки по 23 позиции:
- 30K1952002 — EM 16-E.D3;
- 30K1953002 — EM 16-E.D4.
Отличаются они газовым мультиблоком, остальное совпадает. Деталировку выбирают по коду изделия с шильдика.
Расходники
- 3981A080 — электрод правый, поз. B07;
- 3981A090 — электрод левый, поз. B08;
- 3981A050 — изоляционная прокладка, поз. B14.
Узлы, которые чаще всего ищут по коду
- блок управления Siemens — 3980U400;
- электрод контроля пламени — 3981A070;
- трансформатор розжига Danfoss — 3980R620;
- двигатель — 3981F400, конденсатор двигателя — 3981F420;
- головка горения с электродами в сборе (EM 16) — 3981A040;
- жаровая труба EM 16 — 3981A020;
- газовый мультиблок: Dungs MB-DLE 405 (3980U500) для D3 и Dungs MB-DLE 407 (3981A130) для D4.
Вопросы и ответы
Можно ли перевести EM 16-E на сжиженный газ? Для исполнения EM 16-E.D3 есть комплект перевода на СУГ, код Z308025490; минимальное давление сжиженного газа — 28 мбар. Для D4 комплект не указан.
Где найти код электрода для EM 16-E? В деталировке 30K1952002 или 30K1953002: электрод правый — 3981A080, левый — 3981A090, контроля пламени — 3981A070. Коды одинаковы для обоих исполнений.
Какое давление газа нужно EM 16-E.D4? От 18 мбар при максимальной мощности и нулевом сопротивлении топки. С учётом сопротивления котла — больше.
Есть ли версия EM 16-E с длинной трубой? Да, это EM 16/L-E — поставляется под запрос, уточняйте у менеджера.
Lamborghini Caloreclima — товарный знак производителя. Характеристики — по руководствам и каталогам завода; уточняйте комплектацию при заказе.
