Clover 160 — газовый конденсационный котёл Lamborghini Caloreclima для котельных, где достаточно одного агрегата мощностью около 150 кВт. Номинальный диапазон на графике 80/60 °C — 40,2–147,6 кВт, а при низкотемпературном режиме 50/30 °C котёл отдаёт до 160,2 кВт. Спиральный теплообменник из нержавеющей стали вмещает 386 л воды, горелка предварительного смешения работает на природном газе или СУГ.
Подходящие объекты — школа, поликлиника, административное здание, гостиница, многоквартирный дом, производственный корпус. Важная особенность модели: Clover 160 в каскадных конфигурациях не используется. Это котёл для одиночной установки, и при проектировании котельной это нужно учитывать с самого начала.
Clover 160 или Clover 220 — один корпус, разная мощность
Clover 160 и Clover 220 выглядят одинаково: корпус 780 × 950 × 1 933 мм, объём воды 386 л, одинаковая нижняя граница модуляции 40,2 кВт. Разница — в верхней границе: 147,6 кВт у Clover 160 против 203,7 кВт у Clover 220, в форсунках и расходе газа. Кроме того, Clover 220 может работать в каскаде.
Отсюда практичный выбор:
- нагрузка около 150 кВт, расширение не планируется, один котёл — Clover 160;
- нагрузка выше или в будущем возможен каскад — Clover 220;
- нагрузка до 114 кВт — младшая Clover 125, она на 140 мм короче по глубине и тоже подходит для каскада.
КПД при максимальной мощности у Clover 160 — 98,4 %, у Clover 125 — 98,3 %.
Технические характеристики Clover 160
| Параметр | Значение |
|---|---|
| Код для заказа | 0RBM8AWD |
| Тепловая мощность (отопление) | 41–150 кВт |
| Теплопроизводительность 80/60 °C | 40,2–147,6 кВт |
| Теплопроизводительность 50/30 °C | 44,2–160,2 кВт |
| КПД при Pmax, 80/60 °C | 98,4 % |
| КПД при Pmin, 80/60 °C | 98 % |
| Форсунки G20 | Ø 9,4 мм |
| Расход газа G20, макс. / мин. | 15,87 / 4,34 м³/ч |
| Форсунки G31 | Ø 7,2 мм |
| Расход газа G31, макс. / мин. | 11,75 / 3,21 кг/ч |
| Объём воды в котле | 386 л |
| Потери с дымовыми газами | 1,7 / 1,3 |
| Потери через дымоход при выключенной горелке | 0,02 / 0,01 |
| Потери через обшивку при выключенной горелке | 0,21 / 0,08 |
| Температура дымовых газов | 67 / 61 °C |
| Расход дымовых газов | 68,1 / 19,8 г/с |
| Потребляемая электрическая мощность | 200 Вт |
| Рабочее давление отопления | 0,5–6 бар |
| Макс. температура отопления | 95 °C |
| Давление газа на входе: природный / СУГ | 20 / 37 мбар |
| Класс NOx | 6 (< 56 мг/кВт·ч) |

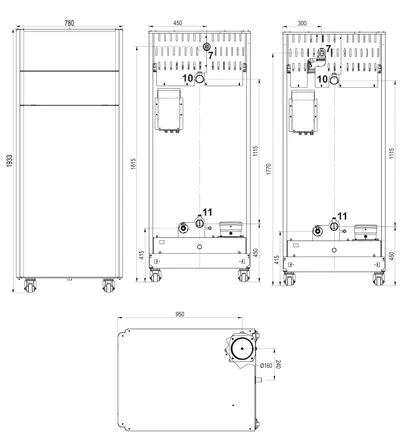

| Ш × Г × В | 780 × 950 × 1 933 мм |
Ключевые узлы
Горелка установлена сверху, под дверцей. Это сетка из металла, по которой равномерно распределяется пламя; газовоздушную смесь готовит вентилятор с регулируемой скоростью и модулирующий газовый клапан. Котёл плавно меняет мощность в соотношении 1:5 и выбрасывает мало оксидов азота — класс NOx 6, менее 56 мг/кВт·ч.
Теплообменник выполнен спиралью из нержавеющей стали AISI 316 Ti. Дымовые газы отдают ему тепло вплоть до конденсации водяного пара: на максимуме их температура — 67 °C, на минимуме — 61 °C. При частичной нагрузке 30 % паспортный КПД достигает 109,5 %. Конденсат собирается в поддон из той же стали и выводится через сифон.
Для перемещения при монтаже котёл стоит на колёсах с фиксатором. В комплекте поставки: сифон для конденсата, автоматический воздухоотводчик, реле давления воды, датчики температуры подачи и обратки, кабель питания без вилки.
Управление
Плата котла принимает уличный датчик — тогда температура подачи меняется по кривой в зависимости от погоды. Можно подключить пульт ДУ с таймером, бойлер ГВС с датчиком и внешний сигнал 0–10 В от системы диспетчеризации. Состояние котла можно вывести на щит: у платы есть сигнальные выходы о работе горелки и об аварии, а также вход для сброса блокировки на расстоянии. Контакты термостата — без напряжения: 230 В на этих клеммах выводят плату из строя.
Монтаж и присоединения
| Присоединение | Размер |
|---|---|
| Подача в систему отопления | 2″ с резьбой |
| Возврат из системы отопления | 2″ с резьбой |
| Подача газа | 1″ с резьбой |
Котёл исполнения B23 берёт воздух из котельной, а дымовые газы под давлением вентилятора уходят в дымоход Ø 160 мм. Максимальный напор — 200 Па, по нему проверяют длину трассы. В дымоходе нужны точки дренажа конденсата, чтобы он не стекал обратно в котёл; перед подключением в сифон котла через патрубок дымохода заливают примерно 0,5 л воды.
Насос, расширительный бак и предохранительный клапан входят в обвязку котельной. Предохранительный клапан ставят на подаче не дальше 0,5 м от котла, без кранов между ним и котлом; на обратке монтируют фильтр. Котельная — сухая, без мороза, с вентиляцией наружу.
Что добавить к заказу
- насос отопления, расширительный бак, предохранительный клапан;
- дымоход Ø 160 мм и нейтрализатор конденсата (для одного котла до 320 кВт);
- уличный датчик и пульт ДУ с таймером;
- комплект перевода на СУГ, если газ сжиженный.
Наличие, сроки поставки и комплектацию уточняйте у менеджера.
Вопросы и ответы
Можно ли поставить два Clover 160 в каскад? Нет, Clover 160 в каскадных конфигурациях не используется. Для каскада подходят Clover 70, 125, 220 и 320.
Чем Clover 160 отличается от Clover 220, если корпус одинаковый? Верхней границей мощности (147,6 кВт против 203,7 кВт), форсунками, расходом газа и возможностью работы в каскаде у Clover 220.
Какой максимальный расход газа? 15,87 м³/ч природного газа или 11,75 кг/ч СУГ.
Можно ли сливать конденсат без сифона? Только если установлен нейтрализатор конденсата: тогда его подключают к сливу котла напрямую, он выполняет функцию сифона.
Lamborghini Caloreclima — товарный знак производителя. Характеристики — по паспортным данным завода; комплектацию уточняйте при заказе.
