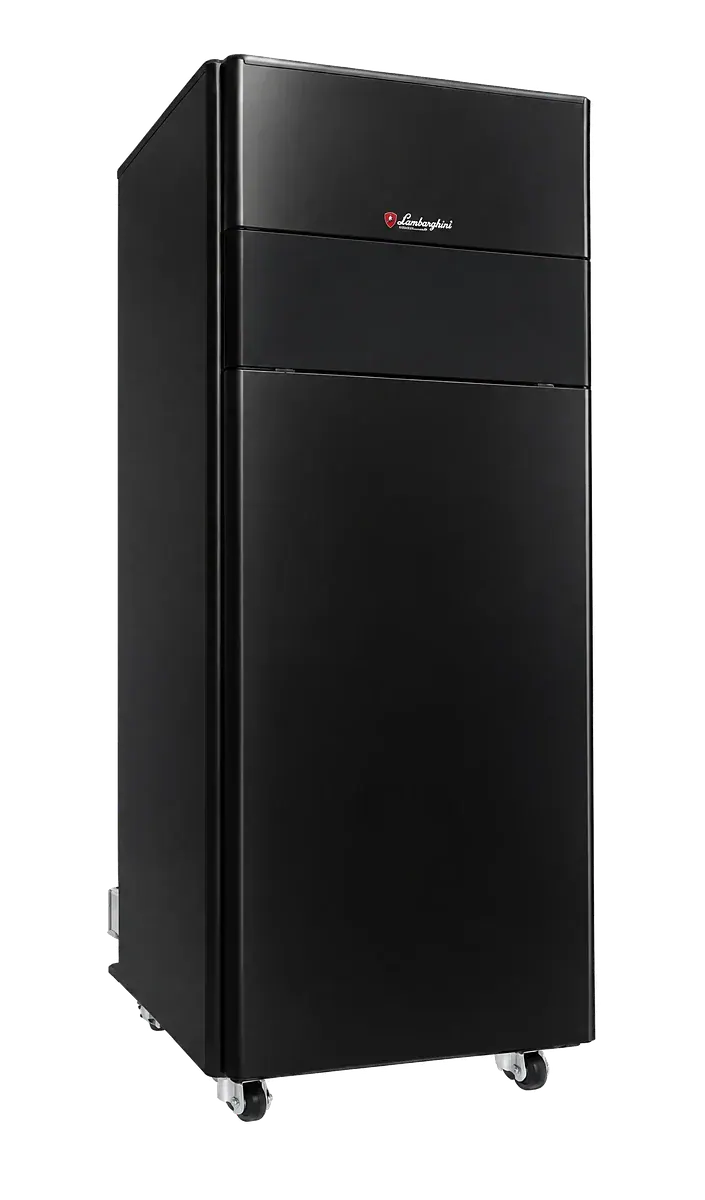

Lamborghini Clover 70 — младшая модель серии Clover: одноконтурный газовый конденсационный котёл напольного исполнения для котельных. На графике 80/60 °C он выдаёт от 13,7 до 64,4 кВт, а в низкотемпературной системе 50/30 °C — от 15,1 до 70 кВт, отсюда и число в названии. Теплообменник спиральный, из нержавеющей стали AISI 316 Ti, горелка — предварительного смешения с модуляцией 1:5. Топливо — природный газ или СУГ.
Clover 70 ставят в котельные коттеджей с бассейном или большой площадью, офисов, магазинов, небольших гостиниц и многоквартирных домов. Котёл работает самостоятельно или как модуль каскада — вместе со вторым Clover 70 по готовой конфигурации 70 + 70.
Что выбрать: Clover 70 или Clover 125

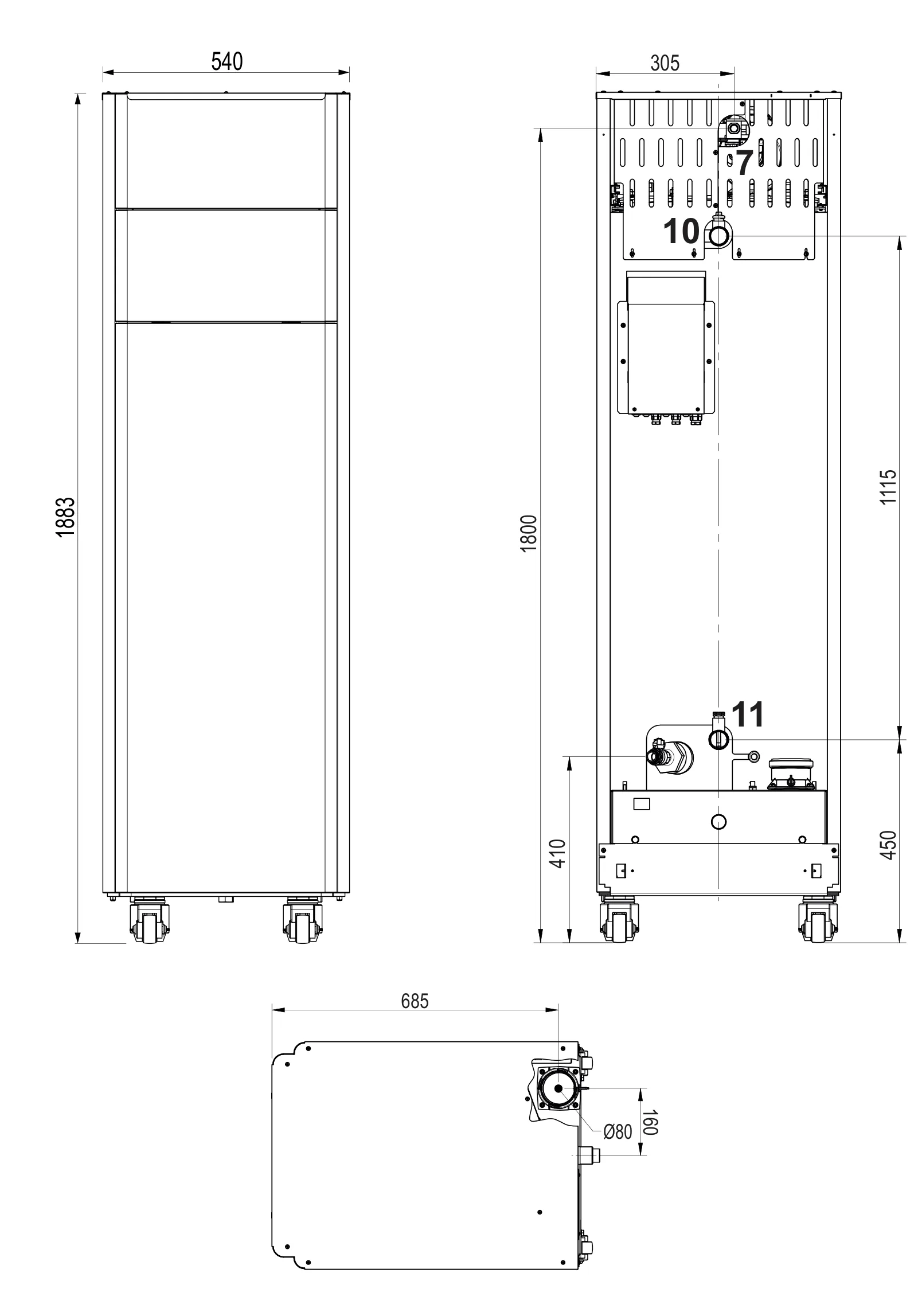

Clover 70 — нижняя ступень ряда из пяти моделей. Следующая, Clover 125, выдаёт до 114 кВт против 64,4 кВт у младшей, а корпус у неё на 125 мм глубже. Ширина Clover 70 — 540 мм, глубина — 685 мм, высота — 1 883 мм. Это самый компактный котёл серии.
Когда нагрузка больше, чем может дать один Clover 70, есть два пути: один Clover 125 или каскад из двух Clover 70. Каскад даёт резерв — при остановке одного котла второй продолжает греть. Один котёл проще в монтаже и обвязке. Решение принимают по проекту котельной.
Что даёт конденсация
Обычный котёл выбрасывает с дымом скрытую теплоту водяного пара. Конденсационный охлаждает дымовые газы так, что пар конденсируется и отдаёт тепло в систему. Поэтому на графике 50/30 °C мощность Clover 70 выше, чем на 80/60 °C: при холодной обратке конденсация идёт активнее. КПД при максимальной мощности на графике 80/60 °C — 98,3 %, при минимальной — 98 %, а на частичной нагрузке в 30 процентов завод указывает 109,7 %. Температура уходящих газов — всего 68 / 60 °C на максимуме и минимуме.
Чтобы этот эффект работал, систему лучше проектировать на низкую температуру обратки: тёплые полы, увеличенные радиаторы, погодозависимое регулирование.
Технические характеристики Clover 70
| Параметр | Значение |
|---|---|
| Код для заказа | 0RBM4AWD |
| Тепловая мощность (отопление) | 14–65,5 кВт |
| Теплопроизводительность 80/60 °C | 13,7–64,4 кВт |
| Теплопроизводительность 50/30 °C | 15,1–70 кВт |
| КПД при Pmax, 80/60 °C | 98,3 % |
| КПД при Pmin, 80/60 °C | 98 % |
| Форсунка G20 | Ø 6,7 мм |
| Расход газа G20, макс. / мин. | 6,93 / 1,48 м³/ч |
| Форсунка G31 | Ø 5,2 мм |
| Расход газа G31, макс. / мин. | 5,13 / 1,1 кг/ч |
| Давление подачи: природный газ / СУГ | 20 / 37 мбар |
| Объём воды в котле | 166 л |
| Потери с дымовыми газами | 2,3 / 2 |
| Потери через дымоход при выключенной горелке | 0,03 / 0,01 |
| Потери через обшивку при выключенной горелке | 0,26 / 0,1 |
| Температура дымовых газов | 68 / 60 °C |
| Расход дымовых газов | 29,7 / 6,7 г/с |
| Рабочее давление отопления | 0,5–6 бар |
| Максимальная температура | 95 °C |
| Потребляемая электрическая мощность | 105 Вт |
| Класс NOx | 6 (< 56 мг/кВт·ч) |
| Ш × Г × В | 540 × 685 × 1 883 мм |
Устройство

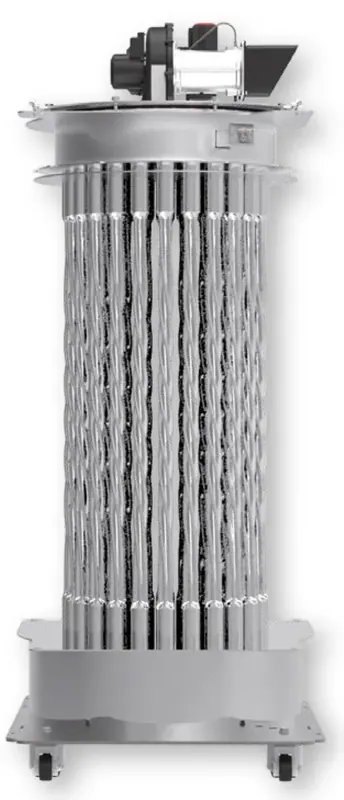

Над теплообменником стоят вентилятор с регулируемой скоростью и модулирующий газовый клапан. Горелка из металлической сетки без сварных швов распределяет нагрузку по камере сгорания равномерно; розжиг электронный, пламя контролируется по ионизации. Спиральный теплообменник вмещает 166 л воды. Внизу — сборник конденсата из той же нержавеющей стали и сифон. Котёл стоит на колёсах с фиксаторами, что упрощает установку на место.
В комплекте — сифон, автоматический воздухоотводчик, реле давления воды, датчики подачи и обратки, кабель питания без вилки. Насоса и расширительного бака внутри нет.
Автоматика принимает уличный датчик для погодозависимого режима, пульт ДУ с таймером, датчик бойлера ГВС и управляющий сигнал 0–10 В. Есть выходы «горелка включена» и «неисправность». Плата одного котла может вести каскад до шести котлов.
Монтаж и присоединения
| Присоединение | Размер |
|---|---|
| Подача в систему отопления | 1″ 1/4 с резьбой |
| Возврат из системы отопления | 1″ 1/4 с резьбой |
| Подача газа | ¾″ с резьбой |
Clover 70 — котёл типа B23: воздух на горение он берёт из котельной, а дымовые газы выталкивает вентилятор. Выход на дымоход — Ø 80 мм, максимальный напор в дымоходе — 200 Па; по нему и считают допустимую длину трассы. Дымоход должен быть герметичным, стойким к коррозии и иметь точки дренажа конденсата. Перед подключением дымохода в сифон котла заливают около 0,5 л воды — запуск с пустым сифоном запрещён.
Насос, расширительный бак и предохранительный клапан ставятся в системе. Предохранительные устройства монтируют на подаче не дальше 0,5 м от котла и без запорной арматуры, на обратке ставят фильтр.
С чем заказывают
- насос отопления, расширительный бак, предохранительный клапан;
- дымоход Ø 80 мм и нейтрализатор конденсата;
- уличный датчик, пульт ДУ с таймером, датчик бойлера;
- для каскада — гидравлические и дымовые коллекторы, клапаны с приводом;
- комплект перевода на СУГ при работе на сжиженном газе.
Наличие, сроки поставки и комплектацию уточняйте у менеджера.
Вопросы и ответы
Почему котёл называется Clover 70, если мощность 64,4 кВт? 64,4 кВт — это мощность на графике 80/60 °C. В низкотемпературной системе 50/30 °C котёл отдаёт до 70 кВт.
Можно ли поставить два Clover 70 в каскад? Да, для пары котлов 70 + 70 по запросу поставляются гидравлические и дымовые коллекторы.
Нужен ли нейтрализатор конденсата? Он предлагается как опция. При подключении нейтрализатора сифон котла на сливе не нужен — его роль выполняет нейтрализатор.
Какой расход газа на максимуме? 6,93 м³/ч природного газа или 5,13 кг/ч СУГ.
Lamborghini Caloreclima — товарный знак производителя. Характеристики — по паспортным данным завода; комплектацию уточняйте при заказе.
