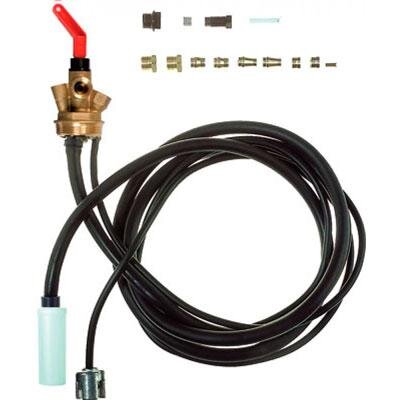

Устройство для забора топлива Afriso EUROFLEX 2, с поплавком

Euroflex 2 предназначен исключительно для забора мазута EL и дизельного топлива в одно- или двухструйном режиме работы из подземных или наземных ёмкостей в помещениях.

Euroflex 2 – это изолирующая комбинированная арматура из голубой (RAL 5003) пластмассы (POM) для подсоединения отсасывающего и обратного трубопровода посредством универсального резьбового зажима к подземным и наземным ёмкостям в помещениях для хранения мазута EL и дизельного топлива. Euroflex 2 имеет на своем нижнем конце наружную резьбу G1, при помощи которой Euroflex сверху ввинчивается в цистерну. Всасывающие и обратные трубопроводы из медных трубок с наружным диаметром 8мм, 10мм и 12 мм завинчиваются при помощи находящихся в прилагаемом мешочке стяжных колец и нажимных винтов в резьбовую втулку G3/8 из оцинкованной стали, расположенную в Euroflex. Интегрированная в Euroflex система забора состоит из отсасывающих шлангов длиной 2,15 м и 3,15 м, донной части, обратного вентиля и быстродействующего клапана- отсекателя. Один конец отсасывающего шланга закрепляется на корпусе Euroflex, другой конец опускается на дно цистерны и за счет донной части удерживается вблизи от дна цистерны.

Обратный клапан в арматуре Euroflex препятствует разрыванию столба масла в отсасывающем шланге. При помощи быстродействующего клапана-отсекателя на верхнем конце арматуры Euroflex всасывающая труба в случае необходимости может быть мгновенно перекрыта. Для дистанционного управления быстродействующего клапана- отсекателя к комплекту прилагается вытяжной шнур. Для всасывающих трубопроводов, которые проложены к ёмкости с постоянным уклоном (трубопроводы с предохранит. функцией), нельзя использовать обратные клапаны согласно TRbF 231, с тем, чтобы при негерметичности во всасывающем трубопроводе масло могло стекать обратно в цистерну. В этом случае обратный клапан и быстродействующий клапан-отсекатель в Euroflex должны быть заменены на обычный запорный клапан. Дополнительно предоставляется комплект переналадки для Euroflex для использования в трубопроводе с функцией предохранения. Максимальный поток мазута через Euroflex составляет 150 л/ час.

Характеристики:

• Резьба винта: G1 AG
• Резьбовые втулки прямого и обратного хода: G3/8 IG
• Резьба измерительной трубки: M 12x1,5
• Длина всасывающего шланга: 2,15м или 3,15м
• Длина измерительного шланга: 2,15м или 3,15м
• Корпус Euroflex: Пластмасса (POM) голубая
• Шланги: NBR
• Стяжное кольцо для труб с внешним диаметром: 8мм, 10мм, 12мм
• Измерительный шланг или трубка с внешним диаметром: 6мм
• Указатель предельных значений: GWG12K
• Испытательное давление: макс. 6 бар
