Компактный универсальный контроллер RWF50...
Контроллер RWF50 используется в основном для регулировки температуры котла и давления пара в установках, работающих на жидком топливе или газе.
При соответствующей настройке параметров RWF50 может быть переведен в режим охлаждения и в этом случае выполняет регулирование в обратном направлении.
RWF50 и это техническое описание предназначены для производителей, которые устанавливают автоматы горения на свое оборудование.
В зависимости от исполнения RWF50 может применяться в качестве 3-позиционного компактного контроллера ступенчатого действия без обратной связи от нагрузки или в качестве контроллера непрерывного действия с аналоговым выходом. Может использоваться внешний переключатель для переключения контроллера на 2-ступенчатый режим для управления 2-ступенчатыми горелками. Встроенная термостатическая функция включает и выключает горелку.
Светодиодная индикация на передней панели отображает следующий режим:
- Включение горелки
- Управляющие импульсы AUF (ОТКР) или ZU (ЗАКР) для привода воздушнойзаслонки горелки при модуляционном управлении горелкой или ступени 1/ступени 2 при 2-ступенчатом управлении горелкой.
- Режим работы 2-ступенчатый
Цифровая индикация после нажатия кнопок во время операции показывают установленное значение (зеленым), фактическое значение (красным) и соответствующие параметры при установке.

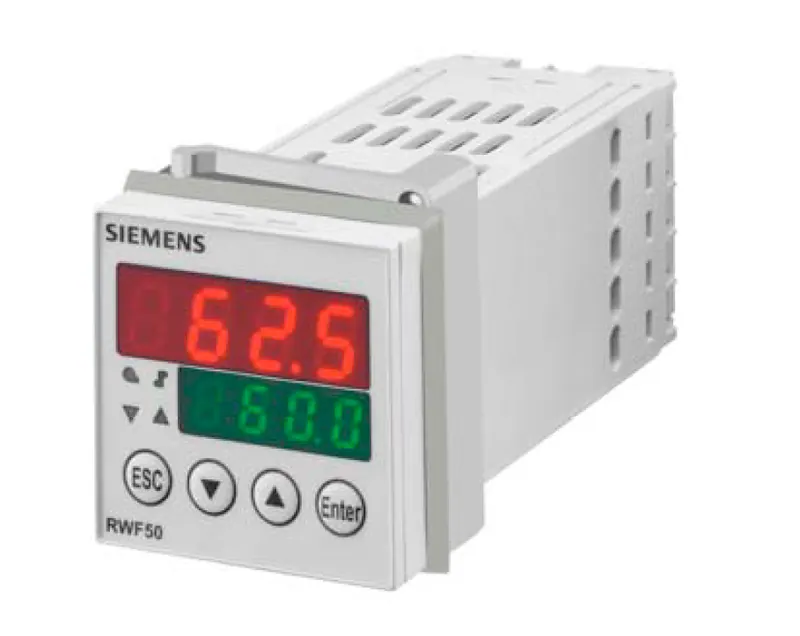

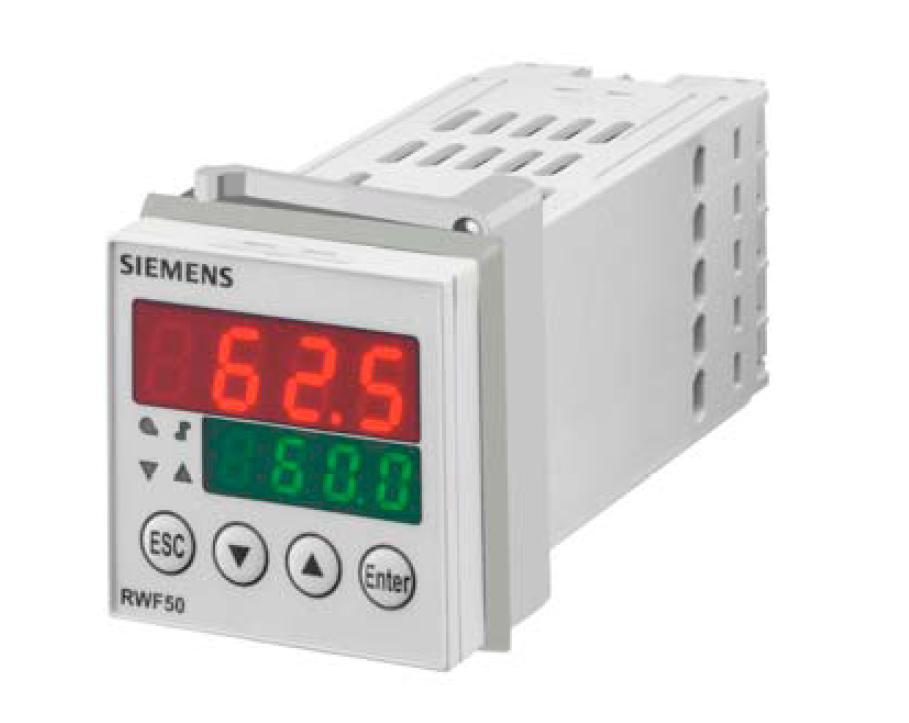

Компактный универсальный контроллер RWF50.30A9
- Базовая версия
- Аналоговый выход
- Корпус
- Крепежная рама и уплотнение
- Руководство пользователя
- Индивидуальная упаковка
