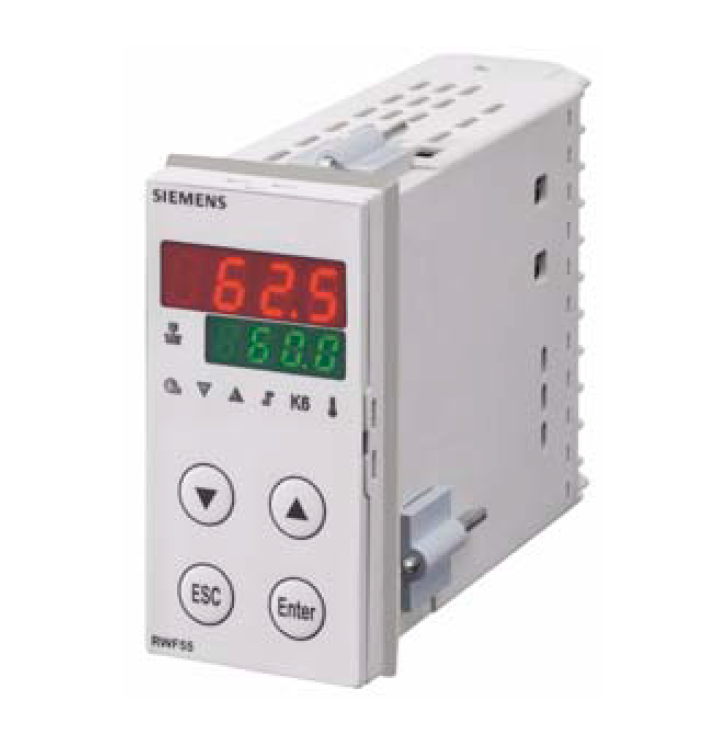

Компактный универсальный контроллер RWF55...
Контроллер RWF55 используется в основном для регулировки температуры котла и давления пара в установках, работающих на жидком топливе или газе. При соответствующей настройке параметров RWF55 может быть переведен в режим охлаждения и в этом случае выполняет регулирование в обратном направлении.
RWF55 и это техническое описание предназначены для производителей, которые устанавливают автоматы горения на свое оборудование
В зависимости от исполнения RWF55 может применяться в качестве компактного 3-позиционного контроллера ступенчатого действия без обратной связи от нагрузки или в качестве контроллера непрерывного действия с аналоговым выходом. Может использоваться внешний переключатель для переключения контроллера на 2-ступенчатый режим для управления 2-ступенчатыми горелками. Встроенная термостатическая функция включает и выключает горелку.
Светодиодная индикация на передней панели отображает следующий режим:
- Включение горелки
- Управляющие импульсы ОТКР или ЗАКР для привода воздушной заслонки горелки при модуляционном управлении горелкой или ступени 1/ступени 2 при 2-ступенчатом управлении горелкой.
- Режим работы 2-ступенчатый
- Положение программируемого контакта K6
- Активация ступенчатой пилообразной функции
- Коммуникация через USB, Modbus или Profibus
Цифровая индикация после нажатия кнопок во время операции показывают установленное значение (зеленым), фактическое значение (красным) и соответствующие параметры при установке.
Компактный универсальный контроллер RWF55.60A9
- Полная версия
- 3-позиционный выход
- Аналоговый выход
- RS-485
- Profibus-DP
- Корпус
- Крепежный материал и уплотнение
- Руководство пользователя
- Индивидуальная упаковка
