Особенности приводов Siemens

Когда ищут «привод Siemens», часто имеют в виду совершенно разные устройства. Ниже — как разобраться, какой именно привод стоит на вашем оборудовании и где искать замену.

Три семейства приводов

Сервоприводы SQN для горелок

Это компактные приводы, которые ставят на двухступенчатые и модулируемые наддувные горелки. Они поворачивают воздушную заслонку в положения, заданные кулачками: «закрыто» при остановке, «розжиг», «малое пламя», «большое пламя». Кулачки регулируются при наладке по газоанализатору, а концевые выключатели внутри сообщают автомату горения, что заслонка дошла до нужной точки.

Особенности:

• быстрый ход — секунды, а не минуты, как у вентиляционных приводов;
• несколько настраиваемых кулачков и контактов, встроенных в цикл работы горелки;
• в модулируемых горелках привод плавно меняет положение по команде контроллера модуляции.

Модификаций SQN много: они отличаются числом кулачков, временем хода, моментом, направлением вращения, исполнением вала и кабеля. Замену подбирают по полной маркировке на шильдике старого привода или по модели горелки. Если горелка Lamborghini, удобнее искать по странице модели, например запчасти Lamborghini ECO 22/2, или в разделе автоматики для горелок.

Приводы воздушных заслонок

Используются в системах вентиляции и кондиционирования: закрывают клапан наружного воздуха при остановке установки, регулируют рециркуляцию, распределяют воздух по зонам. Исполнения различаются по:

• крутящему моменту — под размер заслонки;
• наличию возвратной пружины — для заслонок, которые должны закрываться при пропадании питания;
• типу управления — двухпозиционное, трёхпозиционное, аналоговое 0–10 В;
• напряжению — 24 В или 230 В;
• дополнительным контактам и сигналу обратной связи.

Приводы крепятся непосредственно на ось заслонки, поэтому подходят к заслонкам разных производителей при подходящем моменте и диаметре оси. Как устроен такой привод — в статье «Как устроен привод воздушной заслонки».

Приводы клапанов

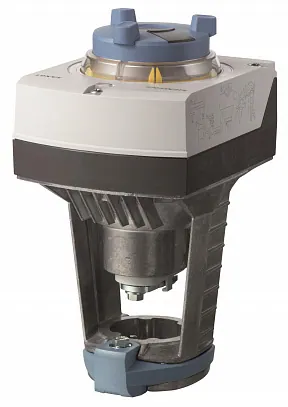

Siemens выпускает седельные регулирующие клапаны (двух- и трёхходовые) и приводы к ним. Привод ставится на клапан через переходник и перемещает шток вверх-вниз. Различают:

• электромоторные — универсальные, трёхпозиционное или аналоговое управление;
• электрогидравлические — развивают большое усилие и могут иметь функцию аварийного закрытия пружиной, их применяют в теплоснабжении и ГВС, где перегрев недопустим;
• электротермические — простые и тихие, для малых клапанов, например в контурах тёплого пола.

Главный параметр совместимости — ход штока и усилие привода, которые должны соответствовать клапану. Чтобы не ошибиться, лучше подбирать клапан и привод одним комплектом. Готовые решения — в разделах клапаны и приводы. Где такие приводы применяются — в статье «Где применяются приводы клапанов отопления».

Как подобрать замену

1. Сфотографируйте шильдик старого привода: полная маркировка — самый надёжный способ найти аналог.
2. Если шильдик нечитаем, запишите: на каком оборудовании стоит привод, напряжение питания, число проводов в кабеле, что именно он двигает.
3. Для горелки укажите её модель — от неё зависит нужное исполнение сервопривода.
4. Для клапана укажите маркировку самого клапана: привод должен подходить по ходу штока и способу крепления.

Документацию на оборудование можно найти в разделе «Техническая документация». Наладку сервопривода горелки выполняет специализированная организация с допуском к работам на газовом или жидкотопливном оборудовании.

Пришлите фото шильдика или модель оборудования — подберём подходящий привод Siemens и подготовим счёт.
