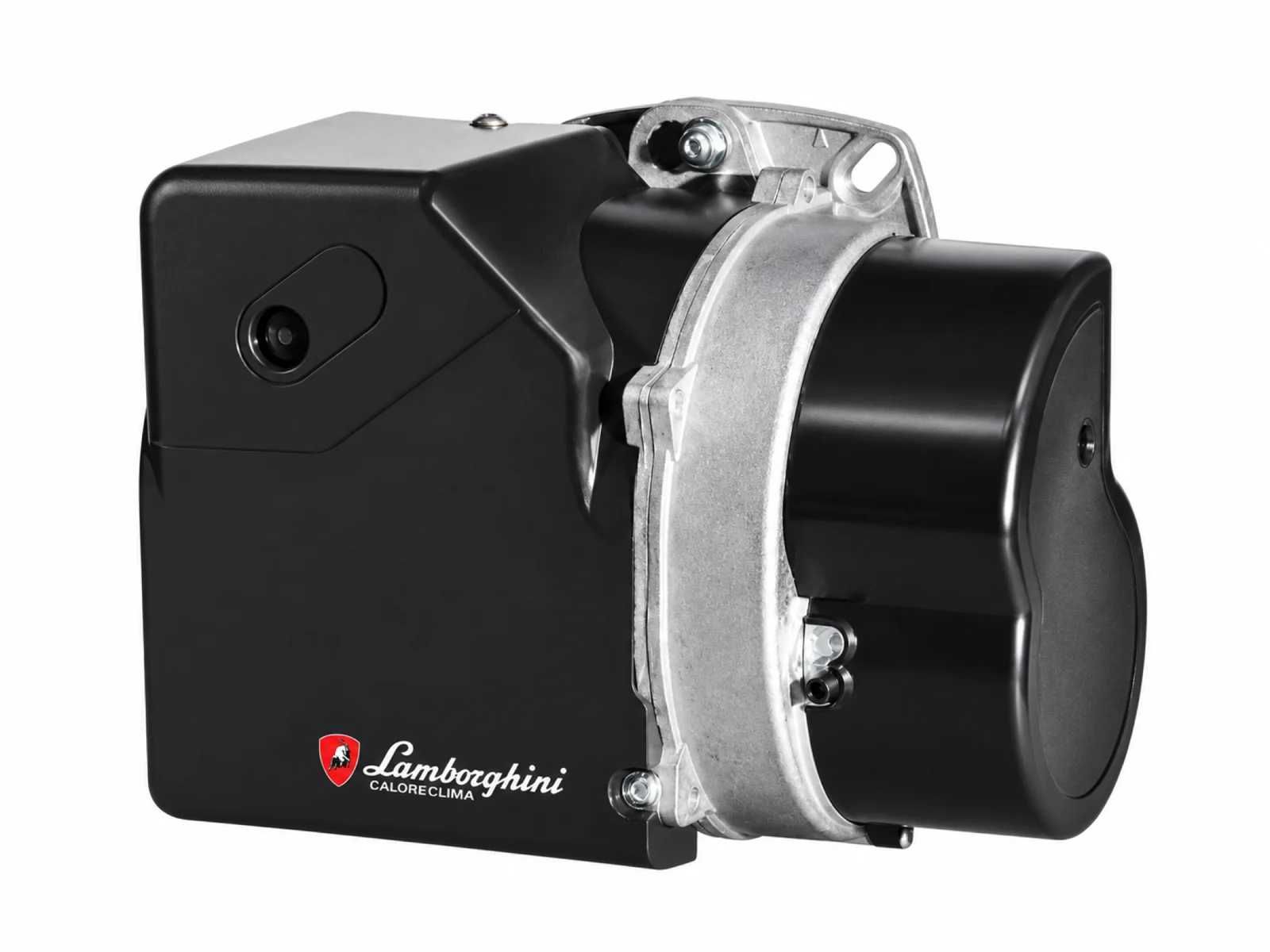

Lamborghini NOVA 1 — самая компактная одноступенчатая дизельная горелка серии NOVA. Она рассчитана на котлы тепловой мощностью от 15,4 до 41 кВт: напольные чугунные и стальные котлы частных домов, дач, небольших коммерческих помещений. Исполнение NOVA 1 R оснащено подогревателем топлива и начинает работу с 14,4 кВт — это самая низкая минимальная мощность во всей серии.
Для каких котлов подходит
Горелка работает в одноступенчатом режиме: включается и выключается по термостату котла, без промежуточных ступеней. Такая схема — самая простая в настройке и обслуживании и оптимальна для бытовых котлов, где нагрузка покрывается циклами «вкл./выкл.».
При выборе важна не только мощность котла, но и аэродинамическое сопротивление его топки — оно указано в паспорте котла. Рабочее поле NOVA 1 по руководству завода:
- до 3,0 мбар — при мощности до 31 кВт;
- на полной мощности 41 кВт — до 0,6 мбар.
Если точка котла (мощность топки и сопротивление) лежит внутри поля и не у самой границы, горелка подходит с запасом по настройке. Для ориентира: котёл 25–40 кВт обычно ставят в дом площадью примерно 200–350 м², но точная мощность определяется расчётом теплопотерь.
NOVA 1 или NOVA 1 R
| NOVA 1 | NOVA 1 R | |
|---|---|---|
| Код | 0UEM7EXD | 0UEM7LXD |
| Мощность | 15,4–41 кВт | 14,4–41 кВт |
| Расход топлива | 1,3–3,5 кг/ч | 1,21–3,5 кг/ч |
| Подогреватель топлива | нет | есть |
| Потребление при работе | 300 Вт | 310 Вт |
Подогреватель в исполнении R прогревает дизельное топливо перед форсункой: при холодном пуске подогрев длится 1 минуту, затем блок управления начинает цикл розжига. Подогрев стабилизирует распыл, когда топливо холодное, — например, если бак стоит в неотапливаемой пристройке или топливо подаётся по длинной магистрали. Он же позволяет работать на минимальной мощности 14,4 кВт.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тепловая мощность | 15,4–41 кВт (13 260–35 292 ккал/ч); NOVA 1 R — 14,4–41 кВт |
| Регулирование | одноступенчатое |
| Топливо | дизельное топливо, вязкость 1,6–6 мм²/с при 20 °C |
| Расход топлива | 1,3–3,5 кг/ч (NOVA 1 R — 1,21–3,5 кг/ч) |
| Класс NOx | 2 по EN 267, < 185 мг/кВт·ч |
| Блок управления | Siemens LMO14 |
| Контроль пламени | фоторезистор |
| Топливный насос | Suntec ASV47A |
| Форсунка в комплекте | Danfoss 0,65 GPH 80°S |
| Электродвигатель | 75 Вт, 2 800 об/мин |
| Питание | 1 ф, 230 В, 50 Гц |
| Степень защиты | IP40 |
| Уровень шума | 60 дБ(A) |
| Масса | 7,2 кг |
| Рабочая температура | −10…+60 °C |
Форсунка и стартовая настройка
С завода установлена форсунка Danfoss 0,65 GPH 80°S. По таблице руководства при давлении насоса 12 бар она даёт расход 2,71 кг/ч — около 32 кВт; стартовые положения: воздушная заслонка — 1,5, жаровая труба — 4,5. Под другую мощность котла калибр форсунки подбирается по расходу топлива и давлению насоса. Завод рекомендует форсунки Danfoss, Delavan и Steinen. Окончательная настройка всегда проверяется газоанализатором при пуске.
Монтаж и габариты
Короткая жаровая труба длиной 90 мм, диаметр трубы 89 мм. Габариты горелки: длина 289 мм, высота 155 мм, ширина 145 + 144 мм от оси. Крепление к котлу — фланец с межцентровым расстоянием отверстий 90/107 и 92/107 мм (пазы), болты M10. Для забора воздуха снаружи предусмотрены комплекты 094641X0 (Ø60 мм) и 094642X0 (Ø80 мм) — например, для котельной с ограниченным притоком воздуха.
Совместимость с горелками ECO и FIRE
По мощности NOVA 1 перекрывает горелки ECO 3 и FIRE 1, а NOVA 1 R — ECO 3R и FIRE 1R (исполнения с подогревом). При замене сверьте рабочее поле с сопротивлением топки и крепление фланца на плите котла.
Обслуживание
Горелку обслуживает специалист-теплотехник: чистка форсунки и фильтров, проверка электродов розжига и фоторезистора, контроль горения газоанализатором. Если блок управления ушёл в аварийную блокировку, разблокируйте горелку не более двух раз подряд — повторная блокировка означает, что нужен сервис. Значения миганий кнопки сброса расшифрованы в описании блока Siemens LMO14.
Вопросы и ответы
Какой котёл можно оснастить горелкой NOVA 1? Котёл на жидком топливе с тепловой мощностью топки 15,4–41 кВт и сопротивлением топки в пределах рабочего поля: до 3,0 мбар на мощности до 31 кВт.
Нужен ли подогреватель топлива? Исполнение NOVA 1 R выбирают, когда топливо может быть холодным или нужна мощность ниже 15,4 кВт. В тёплой котельной с баком в помещении достаточно базовой NOVA 1.
Что входит в комплект? Горелка поставляется с установленной форсункой Danfoss 0,65 GPH 80°S. Комплекты и аксессуары, например забор наружного воздуха, заказываются отдельно. Руководство по эксплуатации завода есть на шести языках, включая русский.
Можно ли поставить NOVA 1 вместо ECO 3? Да, NOVA 1 — замена ECO 3 по мощности. Проверьте сопротивление топки котла и совпадение крепления фланца.
Lamborghini Caloreclima — товарный знак производителя. Характеристики — по руководствам и каталогам завода; уточняйте комплектацию при заказе.
