Запчасти для горелки Lamborghini LMB G 700 BL
Детали для газовой горелки по заводской деталировке. Номер позиции в таблице совпадает с номером на схеме. Ищите по любому коду: текущему (Z3…), старому или новому коду набора Lamborghini.
Схема деталировкиНажмите на схему, чтобы открыть крупно
В таблице
40 позиций на схеме, 0 — с ценой. По остальным нажмите «запросить» — сообщим цену и срок.
Позиции деталировки
Цены с НДС| Поз. | Деталь | Текущий код | Другие коды | Цена |
|---|---|---|---|---|

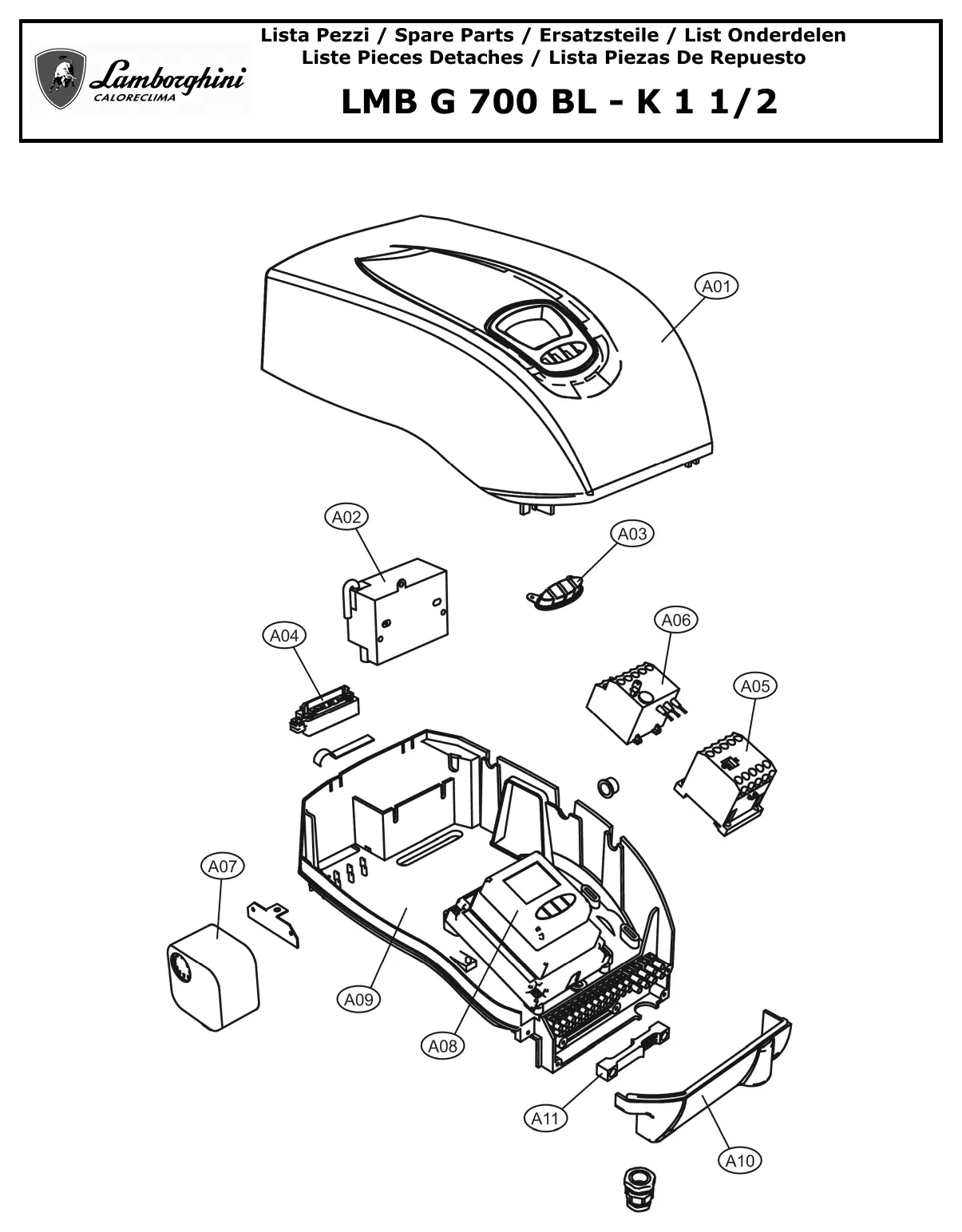

| A01 | Панель управления LMB | Z301140960 | 01140960 · 3981A770 | |
| A02 | Трансформатор розжига Danfoss | Z304044070 | 04044070 · 3981A780 | |
| A03 | Мембранная клавиатура | Z301134750 | 01134750 · 3981A790 | |
| A04 | Уплотнение кабельного ввода | Z301134550 | 01134550 · 3981A800 | |
| A05 | Контактор двигателя | Z304043210 | 04043210 · 3981A810 | |
| A06 | Тепловое реле | Z304043260 | 04043260 · 3981A820 | |
| A07 | Прессостат DUNGS LGW 3 A | Z304034140 | 04034140 · 4034140 · 3981A830 | |
| A08 | Блок управления B-P | Z304043050 | 04043050 · 3981A840 | |
| A09 | Основание электрической коробки | Z304043250 | 04043250 · 3981A850 | |
| A10 | Крышка клеммной колодки | Z301134400 | 01134400 · 3981A860 | |
| A11 | Кабельный ввод двойной | Z301134590 | 01134590 · 3981A870 | |

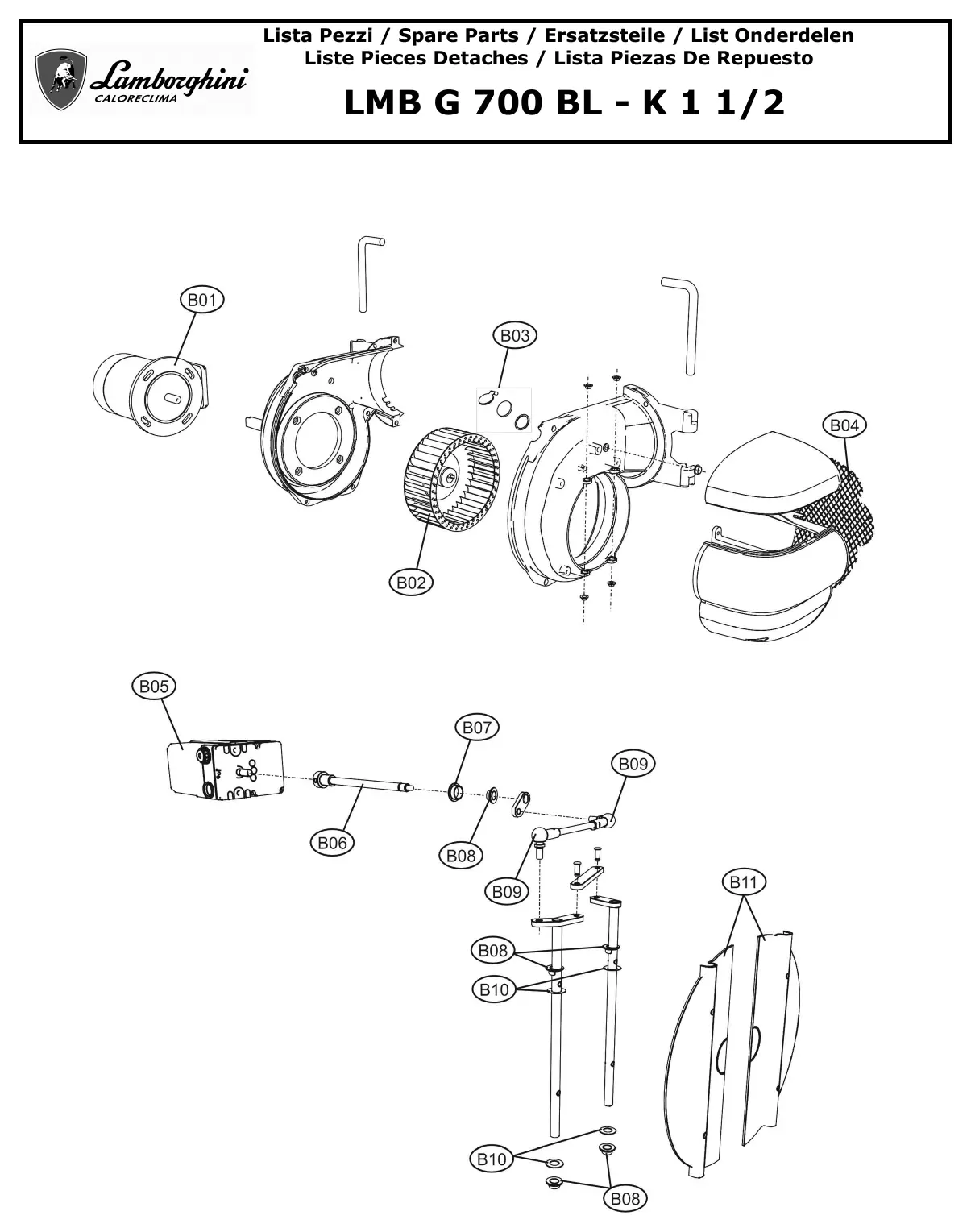

| B01 | Двигатель 740 Вт (S) | Z301134820 | 01134820 · 3981A880 | |
| B02 | Крыльчатка 200×74 | Z304042960 | 04042960 · 3981A890 | |
| B03 | Смотровое стекло с глазком | — | 3981A900 | |
| B04 | Защитная решётка | Z301134360 | 01134360 · 3981A910 | |
| B05 | Сервопривод Berger | Z301135080 | 01135080 · 3981A920 | |
| B06 | Вал сервопривода | Z301134260 | 01134260 · 3981A930 | |
| B07 | Подшипник Ø12 | Z303001570 | 03001570 · 3981A940 | |
| B08 | Подшипник Ø8 | Z303001560 | 03001560 · 3981A950 | |
| B09 | Угловой шарнир | Z304042980 | 04042980 · 3981A960 | |
| B10 | Тарельчатая пружина | Z303001600 | 03001600 · 3981A970 | |
| B11 | Воздушный шибер | Z301134310 | 01134310 · 3981A980 | |

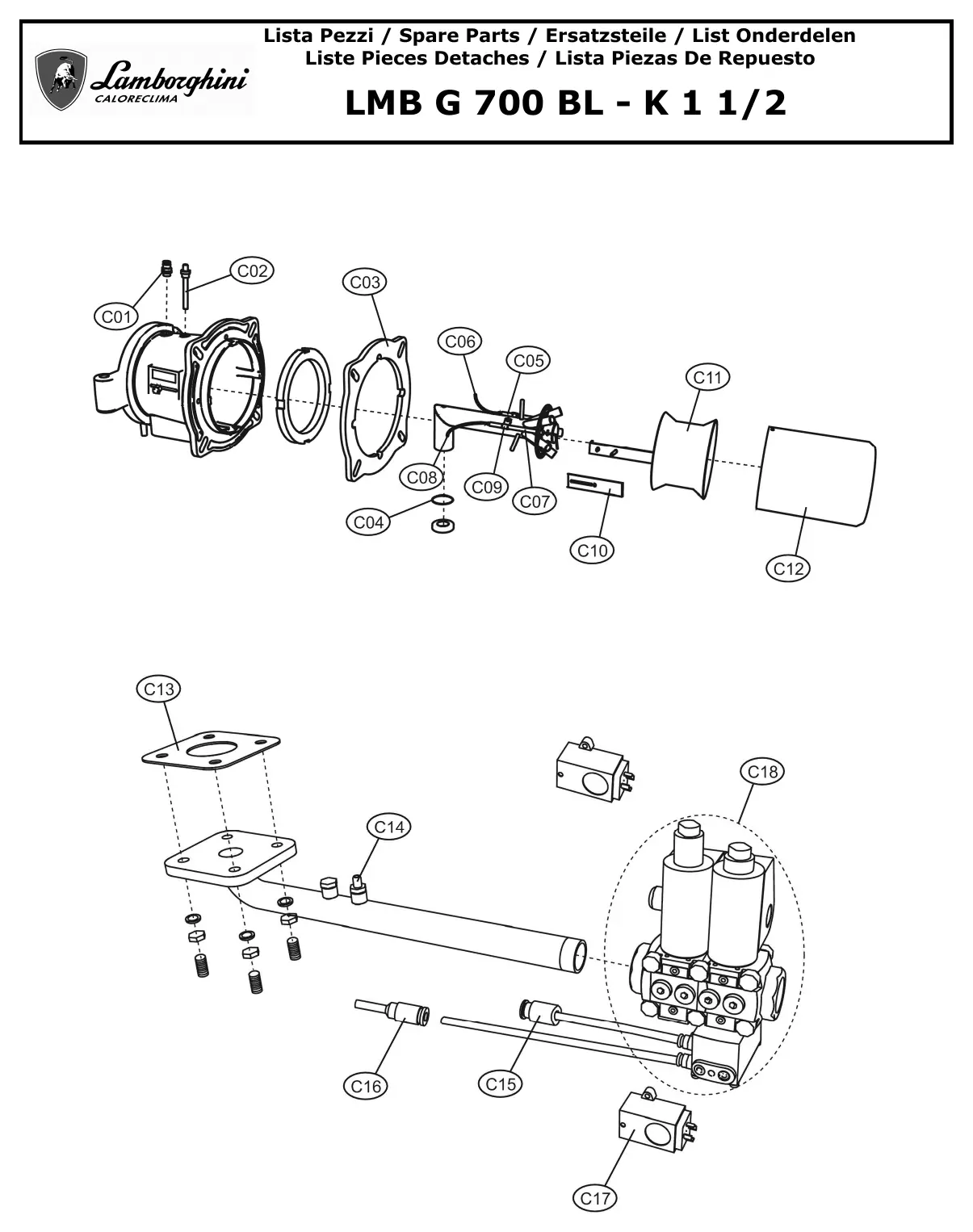

| C01 | Тройник 1/4" | Z304043520 | 04043520 · 3981A990 | |
| C02 | Штуцер отбора давления в сборе | Z301135070 | 01135070 · 3981B000 | |
| C03 | Изоляционная прокладка фланца | Z301134460 | 01134460 · 3981B010 | |
| C04 | Прокладка газовой трубы | Z301134740 | 01134740 · 3981B020 | |
| C05 | Электрод розжига | Z304043020 | 04043020 · 3981B030 | |
| C06 | Кабель электрода розжига | Z301136280 | 01136280 · 3981D820 | |
| C07 | Электрод ионизации | Z304043030 | 04043030 · 3981B050 | |
| C08 | Кабель электрода ионизации | Z301136290 | 01136290 · 3981D830 | |
| C09 | Кабельный ввод с зажимом | Z304043510 | 04043510 · 3981B070 | |
| C10 | Уплотнение штока LMB | Z301146650 | 01146650 · 3981B080 | |
| C11 | Кольцо регулировки воздуха | Z301146470 | 01146470 · 3981D810 | |
| C12 | Пламенная труба (сопло) BL | Z301142740 | 01142740 · 3981C960 | |
| C13 | Прокладка фланца газовой трубы | Z301134670 | 01134670 · 3981B110 | |
| C14 | Штуцер отбора давления | Z304018930 | 04018930 · 3981B130 | |
| C15 | Штуцер STIMA | Z304044930 | 04044930 · 3981B140 | |
| C16 | Быстроразъёмный штуцер | Z304044940 | 04044940 · 3981B150 | |
| C17 | Реле давления газа | Z304043540 | 04043540 · 3981B220 | |
| C18 | Газовый клапан VCV-L | Z304045120 | 04045120 · 3981D790 |
